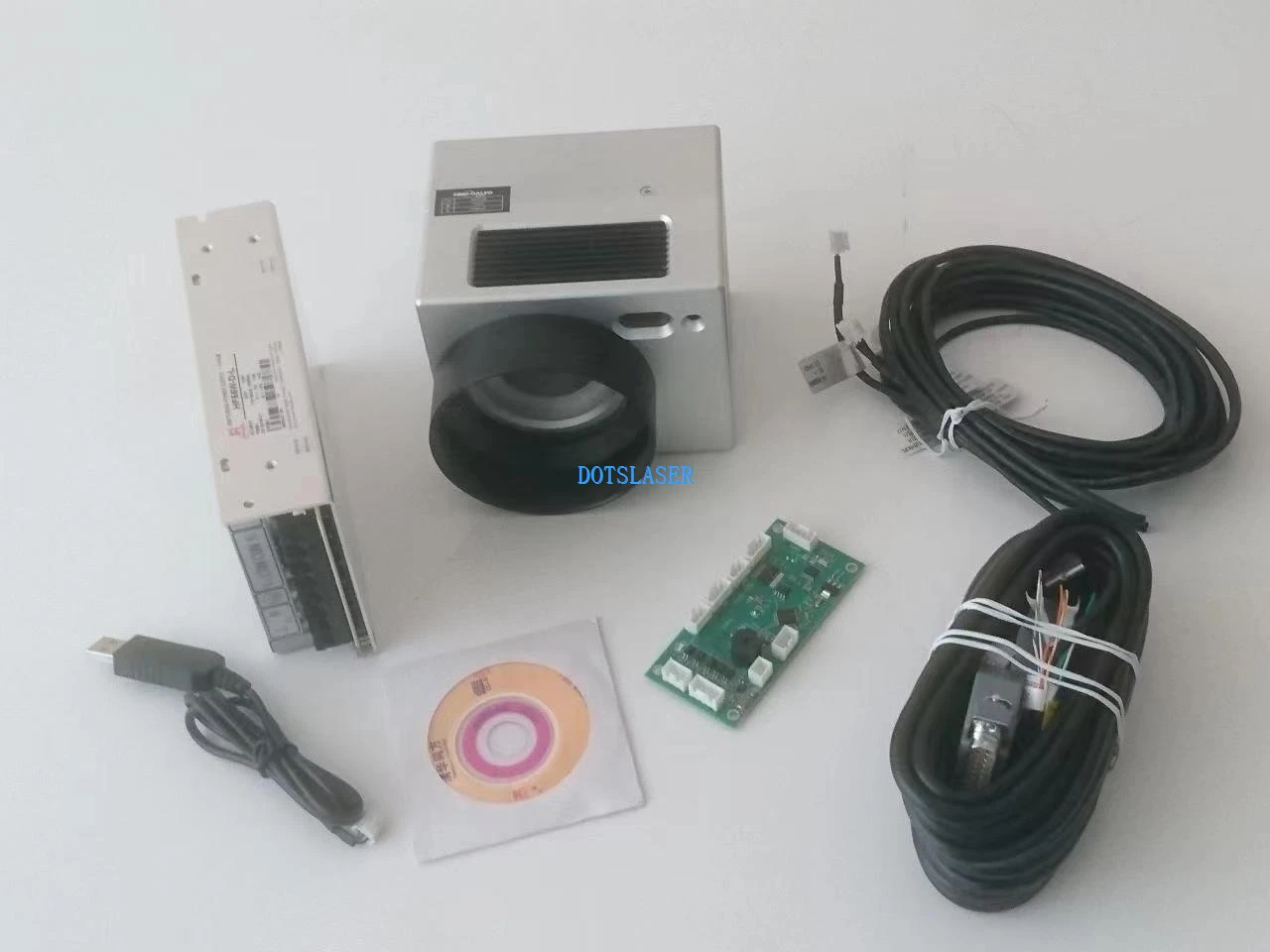

ファイバーレーザースキャンヘッド

ファイバーレーザースキャンヘッド



ファイバー レーザー スキャン ヘッドは、ガルボ スキャナーまたはガルバノメーター スキャナーとも呼ばれます。ミラーを高速で動かすことで、レーザー ビームを彫刻する材料に正確に照射します。これらのスキャナーは、金属、セラミック、一部のプラスチックのマーキングや彫刻によく使用されるファイバー レーザー専用に設計されています。



このファイバー レーザー スキャン ヘッドは、優れた動作安定性、高い位置決め精度、高速マーキング速度、強力な耐干渉性を備えており、スキャナー ヘッドの全体的なパフォーマンスはこの分野で国際的にトップ レベルに達しています。低ドリフト、高い位置決め精度、優れた全体的なパフォーマンスを備えた信頼性と安定性に優れた動作が特徴です。さまざまな波長と出力レベルのレンズを選択できます。





製品の特徴

■ファイバーレーザースキャンヘッドはアメリカから輸入し、独自の知的財産権を保有した光電センサーを採用しています。

■ モーターのローター位置を正確に検出し、直線性、ドリフトが少なく、高解像度で繰り返し位置決めが可能な差動光電センサー。

■ 22 mm ミラーの正確な負荷設計、モーター アセンブリの高精度、合理的な構造、非常に小さい静摩擦係数、ゼロ オフセットなどにより、システム全体の最高の動的特性が保証されます。

■ 位置と速度の高度な検出能力を備えたドライブにより、システム全体の動的応答性能とスキャン速度が大幅に向上しました。

■ 過負荷、過電流、逆接続保護の設計により、システムの動作の信頼性が向上します。

■ システム全体は電磁両立性の最適化設計を採用しており、高い信号対雑音比と強力な耐干渉能力を備えています。

■ このスキャナーシステムは、モーターの温度ドリフト、信号干渉、ゼロドリフトなどの一般的な問題を解決しました。

技術的パラメータ

マーキング速度	2000mm/秒
書き込み速度	277cps
ステップ応答時間（フル 規模）	490US
ステップ応答時間（フルスケールの10%）	1160US
トラッキングエラー時間	240us以下
精度と誤差	直線性99.9%
再現性（RMS）	＜8μRad
ゲインエラー	＜5mRad
ゼロオフセット	＜5mRad
8時間以上の長期ドリフト	＜0.5mRad
スケールドリフト	＜40PPM/度
ゼロドリフト	＜15μRad/度
波長	10600nm/1064nm/355nm
電力と信号
入力電圧	±24VDC
定格電流	4A
インターフェースS 信号	デジタル
XY2-100 アナログ	±5V
最大機械スキャン角度	±15度
動作温度	0 度 --45 度
保管温度	-10 度 --60 度
絞り	22mm
ガルバノメータスキャナ寸法（長さx幅x高さ）	185x145x145mm
ガルバノメータスキャナ重量	≈3.9Kg







    ファイバー レーザー スキャン ヘッドを選択する際には、プロジェクトの特定の要件に基づいて、スキャン速度、精度、アパーチャ サイズなどの要素を考慮することが重要です。さらに、レーザー システムおよび制御ソフトウェアとの互換性も、シームレスな操作には重要です。最後に、品質と信頼性を確保するために、評判の良いブランドを選択することをお勧めします。
