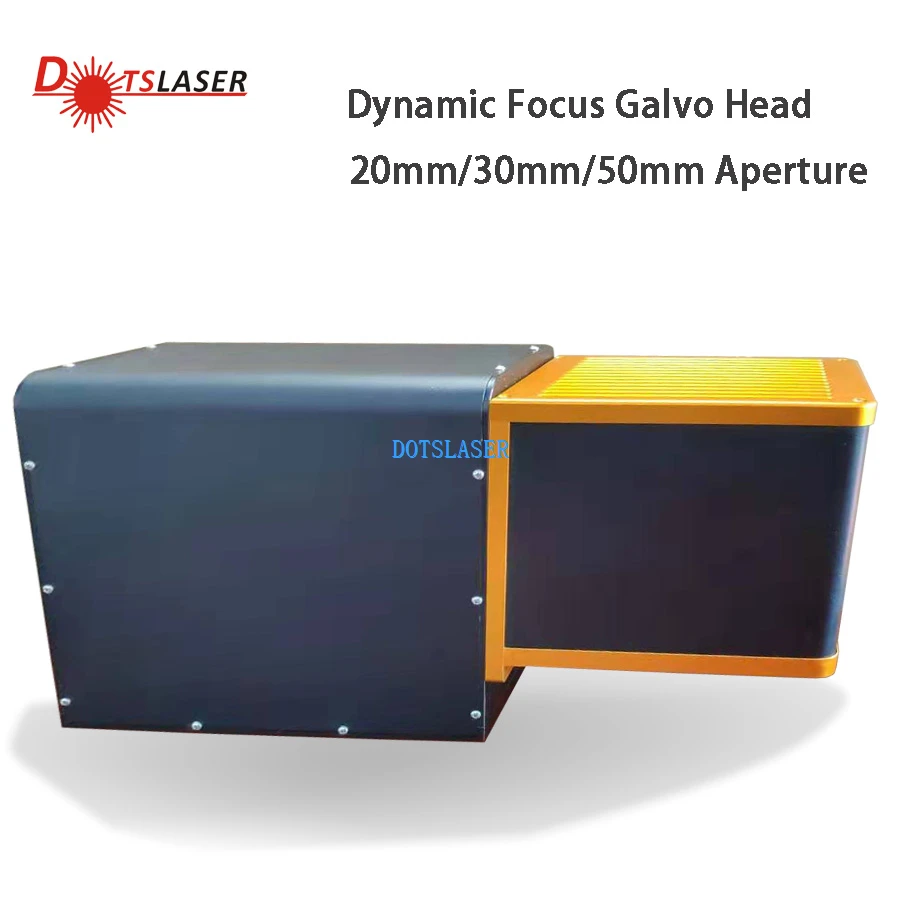

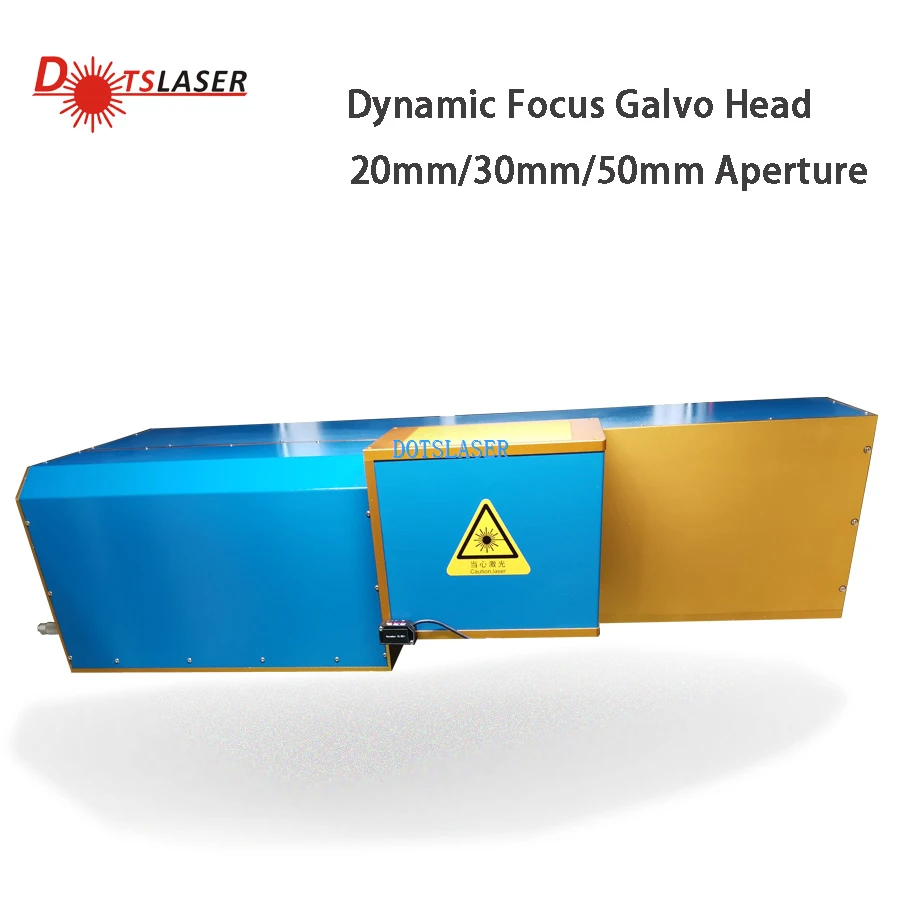

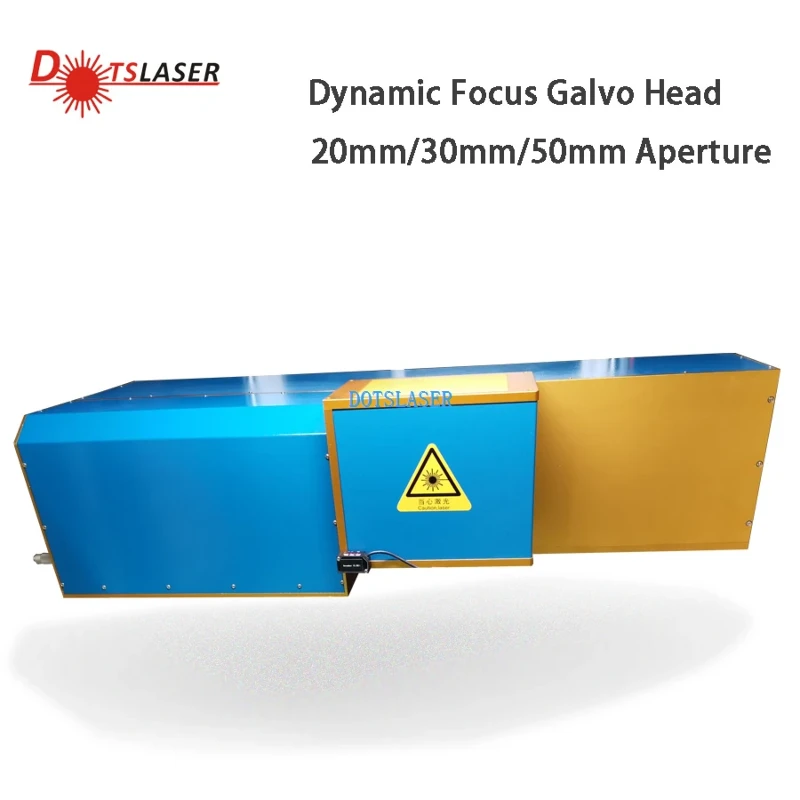

CO₂レーザースキャンヘッド
CO₂レーザースキャンヘッド
製品の説明
Galvoスキャナーまたはガルバノメータースキャナーとも呼ばれるCO₂レーザースキャンヘッドは、Co₂レーザーマーキングまたは彫刻システムの重要なコンポーネントです。迅速かつ正確に移動するミラーによって刻まれている材料にレーザービームを正確にリダイレクトする責任があります。これらのスキャナーは、木材、アクリル、ガラス、紙、革などの材料のマーキングと彫刻に一般的に使用される、Co₂レーザーを使用するように特別に設計されています。
CO₂レーザースキャンヘッドは、次の主なコンポーネントで構成されています。
ガルバノメーターモーター
これらのモーターは、電気信号を機械的運動に変換することにより、ミラーの位置を制御します。高品質のガルバノメーターモーターは、高速かつ正確な動きを可能にし、彫刻速度が速くなり、精度が向上します。
鏡
スキャンヘッドのミラーは、レーザービームを材料に反映して誘導する責任があります。それらは、CO₂レーザーに関連するエネルギーレベルを維持するために、通常は金または誘電体コーティングを使用して、コアレーザー波長に対して非常に反射的な材料で作られるべきです。
レンズ
スキャンヘッド内のレンズは、レーザービームを材料に正確に焦点を合わせ、清潔で正確なマークまたは彫刻をもたらします。このテクノロジーにより、幅広い素材に美しく複雑なデザインを簡単に正確に作成できます。
コントロールエレクトロニクス
コントロールエレクトロニクスは、ガルボスキャナー、レーザーソース、コントロールソフトウェアなど、レーザーマーキングシステムの重要なコンポーネント間の通信を効果的に促進します。
Co₂レーザースキャンヘッドは、低いドリフト、高い位置付け精度、信頼性の高い安定した操作を備えており、全体的なパフォーマンスが優れています。さまざまな波長と電力レベルのレンズに対応でき、ほとんどのアプリケーション要件を満たし、長期的なシステムの安定性を確保できます。
Co₂レーザースキャンヘッドは、厳格な材料検査を受け、成熟した製造プロセスを利用します。振動ミラーシステムは、主にレーザーマーク、レーザー内部彫刻、ステージ照明制御、レーザーパンチなどに使用される、運転ボードと高速振動モーターで構成される高精度および高速サーボ制御システムです。調整可能なマーキング範囲、応答時間の高速、高いマーキング速度、光学パスの良好なシーリングパフォーマンスを誇っています。この記事は、ポジティブなトーンを維持し、ネガティブコンテンツを避ける必要があります。
製品パラメーター
| レーザータイプ | 10600NM RF CO2レーザーソース |
| 作業フィールド | 300×300mm〜1200×1200mm |
| 入力ビームサイズ | 2.5〜10mm |
| x＆y軸は、開口サイズをミラーリングします | 20mm/30mm/50mm |
| ラインマーキング速度 | 8以下、000 mm/s |
| ポジショニング速度 | 1 00、00mm/s |
| 速度を書く | 125cps |
| ステップ応答時間（フルスケールの1％） | 940US |
| ステップ応答時間（フルスケールの10％） | 1500US |
| エラー時間の追跡 | 440US以下 |
| エラーと精度 | 直線性99.9％ |
| 再現性（RMS） | ＜8μrad |
| エラーを獲得します | ＜5mrad |
| ゼロオフセット | ＜5mrad |
| 8時間にわたる長期ドリフト | ＜0。5mrad |
| スケールドリフト | ＜40ppm/度 |
| ゼロドリフト | ＜15μrad/度 |
| パッケージングの詳細 | エクスポートされた木製のケースまたは要件に応じて |
| 保証 | 1年 |
| 提供されるアフターセールスサービス | オンラインサポート |
|
パワーと信号
|
|
| 入力電圧 | 24VDC |
| 定格電流 | 4A |
| インターフェイス信号 | |
| デジタル | xy 2-100 |
| 機械スキャン角 | ±12.5度 |
Co₂レーザースキャンヘッドを選択するときは、プロジェクトの特定の要件に基づいて、スキャン速度、精度、開口サイズなどの要因を考慮してください。さらに、レーザーシステムと制御ソフトウェアとの互換性は、スムーズな動作に不可欠です。最後に、評判の良いブランドを選択することで、Co₂レーザーマーキングまたは彫刻システムの品質、信頼性、寿命を確保できます。
CO₂レーザースキャンヘッドレーザーマーキングマシンの重要なコンポーネントアクセサリであり、マッピングの高効率、グラフィックの精度、および歪みのない特性があり、レーザーマーキングの品質と速度を大幅に改善します。新しいレベルのスキャン速度を達成し、ポジショニングの精度を繰り返します。すべての光学コンポーネントを正確に最適化および依頼して、最高のフォーカス品質と安定したプロセスパラメーターを保証します。
1。品質保証とアフターセールスサービス
機器の保証期間は、顧客が機器を使用してから12か月でなければならず、設置とデバッグが完了し、需要者が機器を受け入れます。 Dotslaserは、製品のアフターセールスサービス作業を非常に重要です。製品がユーザーに配信されると、会社はすぐにユーザーアフターセールスサービスファイルを確立し、ユーザーの製品の使用ステータスを定期的に追跡し、すべてのすべてに解決して回答します。ユーザーの問題は、機器の故障に関するユーザーの通知情報を受け取り、2時間以内に迅速な対応をすることができます。電話ガイダンスをトラブルシューティングが困難な場合、当社の技術スタッフは24時間以内に顧客サイトに到着してサポートを提供できます。
2。インストールとデバッグ
マシンのインストールの前に、私たちの工場は基本的な構造インストールファイルを提供します。そこに2週間の配達が必要です。Dotslaserのエンジニアがサイトに到着し、再びマシンを検査します。すべての条件が機器の設置と試運転の要件を満たしているため、機器は時間内に輸送されます。機器の設置と試運転時間は約5営業日で、最初の3日間はシステムの使用に接続され、システムはサービスプロジェクトの後に動作します。エンジニアは、今後2日間で、基本的なメンテナンス手順と機器の一般的な運用特性について資格のあるオペレーターを訓練します
3。サービスサポート
保証期間中にシステムのどの部分に問題がある場合は、ドットスラーザーのよく訓練されたサービスエンジニアが携帯電話の呼び出しを提供するか、オンサイトサービスを開始する準備ができています。保証期間中にマシンに問題がある場合は、直接お問い合わせください！
