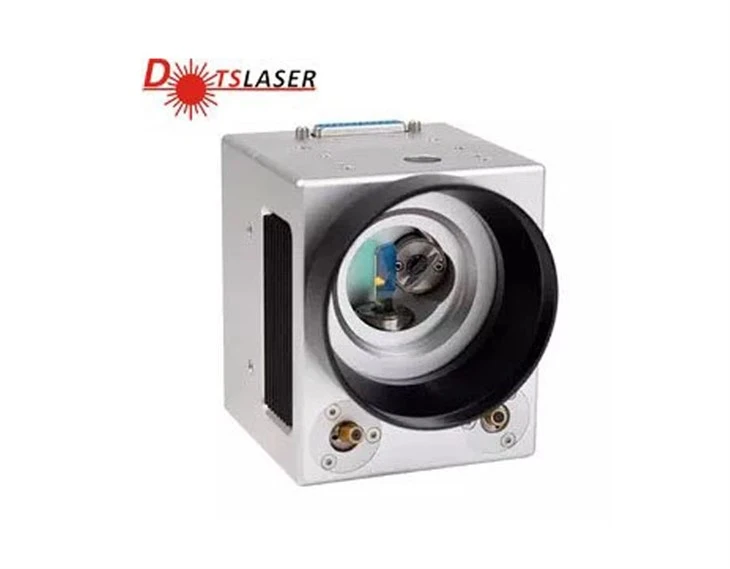

10mm開口スキャンヘッド
10mm開口スキャンヘッド
製品の説明

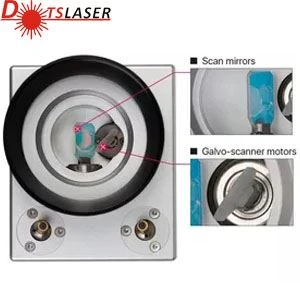

10mm Aperture Scan Headは、スキャンミラーに10mm開口サイズを備えたレーザー彫刻システム内のコンポーネントを指します。ガルバノメータースキャナーまたはガルボスカナーとも呼ばれるスキャンヘッドは、レーザービームを正確に偏向し、指示して、ミラーを非常に精度で迅速に動かすことにより、材料に目的のマークまたは彫刻パターンを作成する責任があります。
10mmの開口部を備えたスキャンヘッドのコンテキストでは、開口部のサイズが小さくなると、スキャナーが高速で動作し、精度が向上することを意味します。これは、複雑な詳細と正確な彫刻を必要とするアプリケーションに適しています。このタイプの開口サイズは、通常、高出力レーザー（通常はより大きな開口部が必要です）に対応するためのものではなく、低電力の彫刻アプリケーションに適したものになります。
レーザー彫刻システムを選択するときは、必要な彫刻の精度、複雑さ、作業エリア、レーザーパワーに基づいて、開口部のサイズを考慮してください。 10mmの開口部スキャンヘッドは、小規模な作業エリアで複雑な詳細に適していますが、大規模なプロジェクトまたは高電力レーザーを必要とするプロジェクトでは、より大きな開口サイズを考慮してください。
10mm開口スキャンヘッドは光学距離センサーです。 CDD自動位置機能、自動修正機能、上昇および収縮補償機能があります。レーザー切断機は、レーザーから放出されるレーザービームであり、光経路システムによって高出力密度レーザービームに焦点を合わせています。レーザービームはワークピースの表面に照射され、ワークピースが融点または沸点に到達します。
10mm開口部スキャンヘッドには、高速スキャン速度、長いフィールド深度、大きなスキャン角の特性があります。優れていて、堅牢で、操作が簡単です。このスキャンヘッドは、非常に高いシミュレーション速度、低ノイズ、高精度、優れた温度安定性を持っています。その光移動鏡は、滑らかな光透過、高温抵抗、耐食性を備えた特別な強化材料で作られています。
1。入力開口：10 mm
2。直線性の適切な程度、高解像度の小さなドリフト、正確な反復ポジショニング
3.高速スキャン、安定した性能、小さなゼロドリフト、強力な干渉
4.拡張アプリケーション：レーザー偏向と2次元の局在など。
5.選択できる3種類の波長があります：10.6um、1064nm、355nm。
技術的なパラメーター
|
作業温度 |
0-45程度 |
|
|
直線性 |
99.9% |
|
|
設定時間 |
以下以上0.5ms |
|
|
スケールドリフト |
<40PPM/℃ |
|
|
ゼロドリフト |
<15μrad。/度 |
|
|
8時間にわたる長期ドリフト |
<0.5mRad |
|
|
rms現在 |
2.0A |
|
|
ピーク電流 |
15a（最大） |
|
|
最大スキャン角度 |
±15程度 |
|
|
保管温度 |
-10から+60度 |
|
|
解決 |
12μrad |
|
|
再現性 |
8μrad |
|
|
入力開口部 |
10。0 mm |
|
|
ビーム変位 |
13.4mm |
|
|
モーター重さ |
120g |
|
|
頻度 |
700Hz以下 |
|
|
波長オプション |
355,532,840,1064,1550,10600, |
|
|
サーボドライブボードの仕様 |
||
|
入力電圧 |
±15VDC |
|
|
インターフェイス信号 |
デジタル |
xy 2-100 |
|
アナログ |
±5V, ±10V |
|
|
アナログ信号入力抵抗 |
200KΩ±1% |
|
|
位置信号入力抵抗 |
1KΩ±1% |
|
|
位置信号入力スケール係数 |
0。33V/度 |
|
|
位置信号出力スケール係数 |
0。33V/度 |
|
|
作業温度 |
0-45程度 |
|
|
寸法（l×w×h） |
75×50×28mm |
|

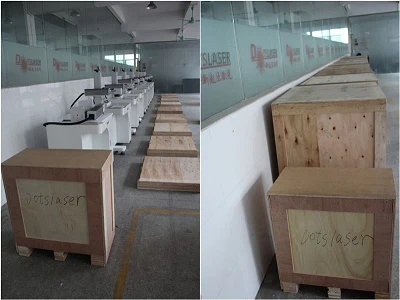

毎日梱包
