光学フィールドレンズ

光学フィールドレンズ



光学フィールドレンズは、f-θレンズとも呼ばれ、単色光イメージング用です。その像面は平面で、像面全体の画質は一定です。収差は小さく、ケラレはありません。一定の入射光に対して偏向速度は一定の走査速度に対応するため、等角速度の入射光で直線走査を実現できます。入射ビームの偏向位置は、通常、物体空間の前焦点に配置され、像側の主光線は光軸と平行であるため、軸上および軸外の画質が大幅に一定になり、照明の均一性が向上します。レーザーマーキングに広く使用されています。



特徴

集光スポットの直径は焦点距離に比例します。つまり、光学フィールド レンズのスキャン領域が一定のレベルに達すると、得られるスポット直径が非常に大きくなり、つまりレーザー出力密度が非常に急速に低下します (出力密度はスポット直径の 2 乗に反比例します)。これは加工に役立ちます。一般的な集光レンズは 1 点にのみ集光スポットを照射しますが、スキャン フィールドまたはワーク ピース上の多数の点に集光スポットを照射します。



応用

レーザー彫刻、切断、マーキング システムなどでよく使用されます。



パラメータ

タイプ	焦点距離（mm）	スキャンフィールド（mm）
ファイバ	100	70x70
	150	100x100
	250	175x175
	300	200x200
	420	300x300
波長	1064nm/10.6μm
関数	マーキング ロゴ 金属 非金属
材料	光学ガラス

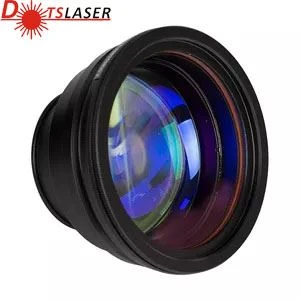

レンズ写真

私たちについて

当社は「包括的なサービス、専門的な運営、効率的な輸送」という方針と「お客様の時間と心配を省く」という信条を堅持しています。当社は、すべてのお客様に包括的なサービスと高品質の光学フィールドレンズを提供することに専念しています。当社とサプライヤー、そして緊密な協力関係に対するお客様の忠誠心と信頼に心から感謝いたします。当社は、国内外の新旧のお客様との長期的な協力関係を確立し、誠意を持って接し、共により良い未来を築くために努力し続けます。



よくある質問

Q1: レーザー作業領域の選択方法は？

A: レーザー出力とマーキング ロゴのサイズに基づいて適切な焦点距離を選択できます。



Q2: どのレーザーにファイバーレーザーの焦点距離が必要ですか?

A: スキャナー ヘッドを備えたレーザーには、レーザーを焦点を合わせるためのレンズが必要であり、さまざまなビーム エクスパンダーと組み合わせる必要があります。
