High Precision Fiber Laser Cutting Machine
500w fiber laser
fiber cutting machine

高精度繊維レーザー切断機

その利点は、シンプルな操作、縫い目の美しい、速い切断速度、消耗品の切断です。金、銀、真鍮、銅、ステンレス鋼、アルミニウム、その他の金属材料を高い精度で切断します。

Send Inquiry

Product Introduction

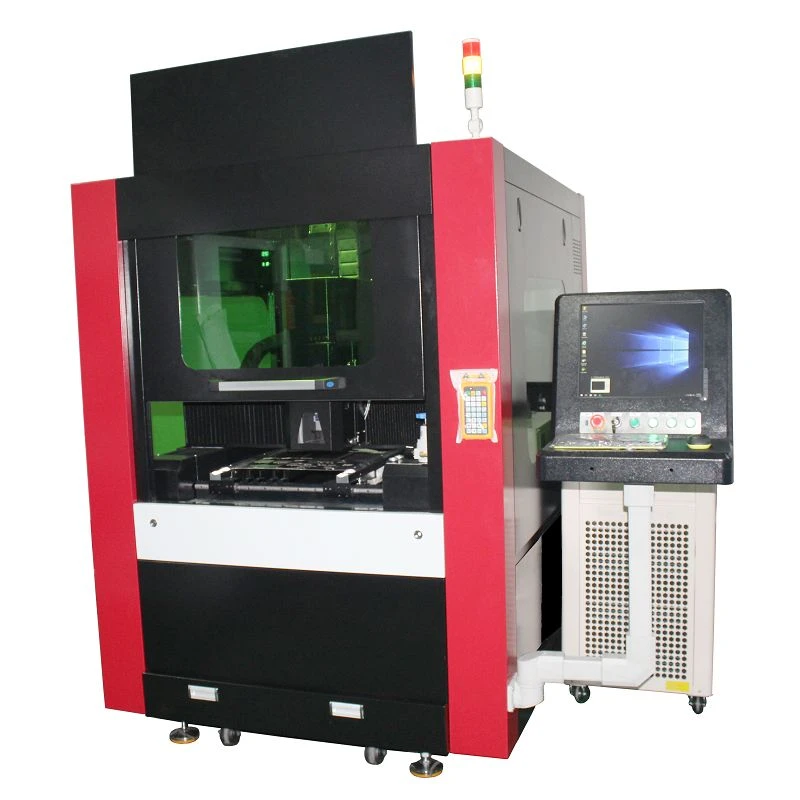

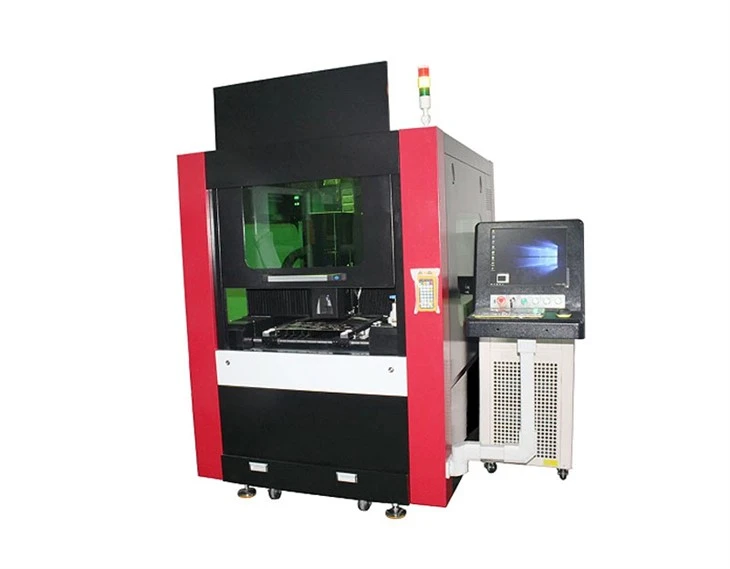

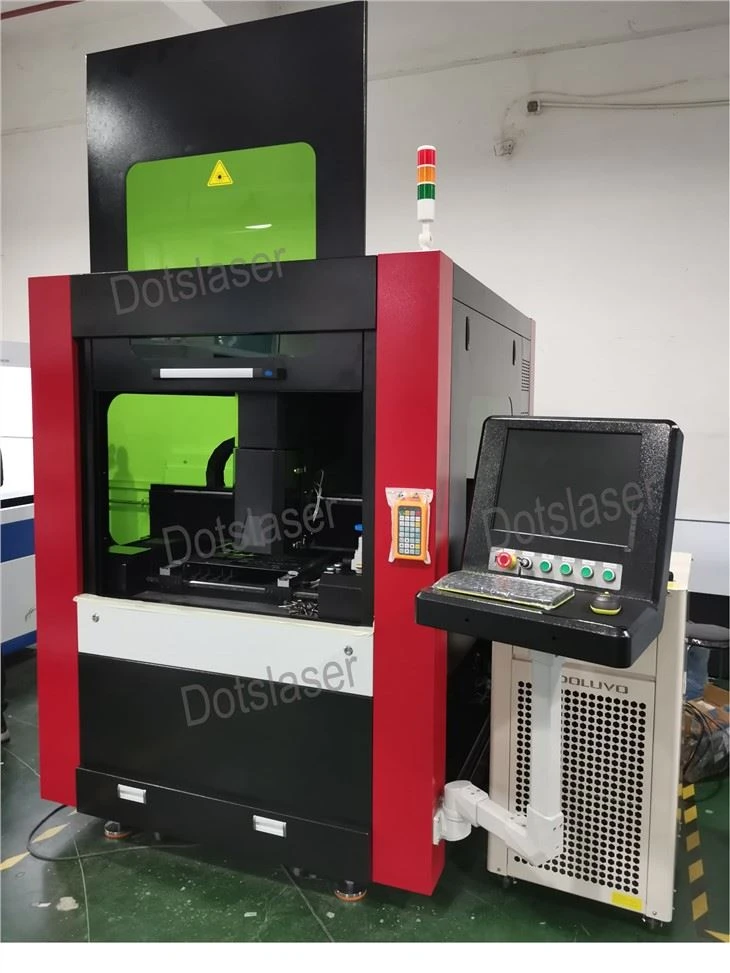

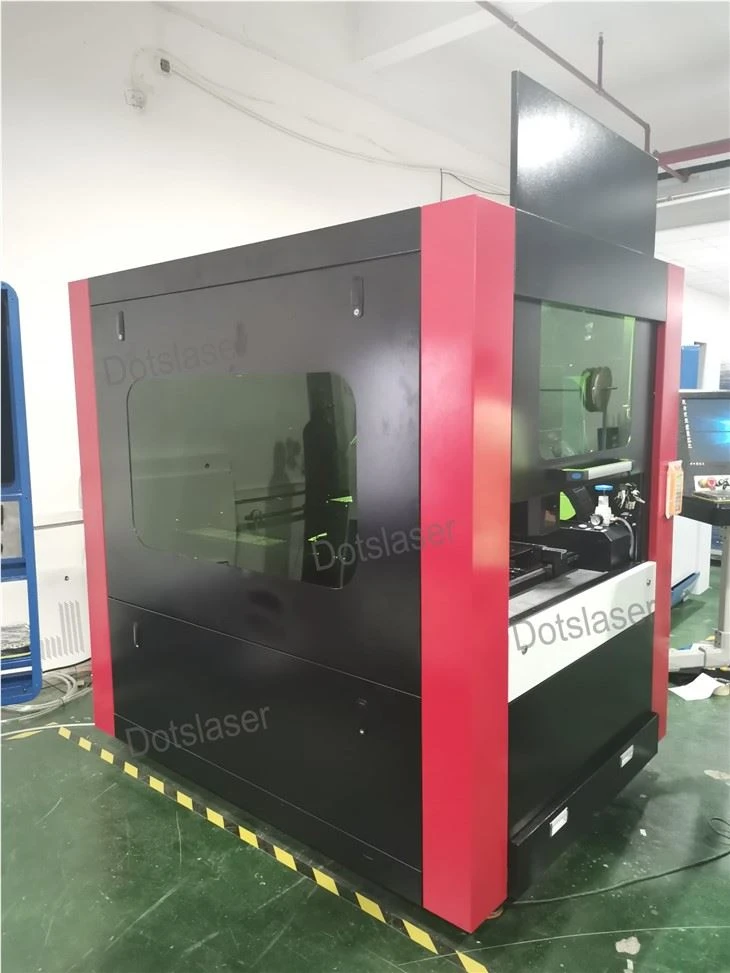

高精度繊維レーザー切断機

製品の説明

高精度ファイバーカッターの各部分は、役立つ工作機械または機器によって処理されるため、マシン全体の性能と精度が標準に達します。そのレーザーは、ポンプを光ファイバーにドップし、半導体レーザーを介して特定の波長のレーザーカップリングを放出し、最終的に光ファイバにレーザー光を生成するようにします。この種のレーザーの利点は、機器の構造を簡素化し、アクセサリーの喪失を減らし、光電気変換速度をより効果的に増加させ、使用コストを削減することです。

マシンの利点

01/

スピード： ドットスラーザーカッターは、COよりも大幅に高速です₂レーザー切断機。これは、繊維レーザーの電力密度が高いためであり、より速い速度でより厚い材料を切ることができます。

02/

正確な切断：ファイバーレーザー切削工具は正確であり、高精度で形状とデザインをカットできます。これは、小さなレーザーカッティングヘッド、スポットサイズ、長距離にわたってフォーカスを維持する能力が原因です。

03/

十分な価値： ファイバーレーザーカッターは、共同よりも費用対効果が高くなります₂レーザーカッターは、より少ないエネルギーを消費し、メンテナンスが少なく、長持ちする必要があります。

04/

幅広いアプリケーション： ファイバーレーザーカッターは、金属、プラスチック、炭素鋼、セラミックなど、さまざまな材料をカットでき、多くのアプリケーションで多用途の選択肢になります。

05/

オートメーション：ファイバーレーザー切断機は、継続的で中断のない生産を実現するために完全に自動化できます。また、溶接や曲げなど、他の製造プロセスと統合することもできます。

06/

環境保護：従来のcoと比較して₂レーザー切断機、ファイバーレーザー切断機は、廃棄物を減らし、消費するエネルギーを減らすため、環境に優しいものです。

ファイバーレーザー切断機vs

伝統的な共同₂レーザー切断

切断板金に繊維レーザーの適用は、外部の光学経路、レーザーヘッド、ガスなどで異なります。

1.レーザービームは、光ファイバを介してレーザーヘッドに直接送信され、フレーム全体をカットする機械工具の均一性を保証する安定した光学パスを確保します。工作機械は、迅速でバランスの取れた動作にダブルドライブモードを使用します。

2。ラックとピニオンとサーボモーターは、両側に対称的な方法で取り付けられているため、ダブルピニオンとラックドライブ、ダブルサーボモータードライブが可能になります。このセットアップにより、ビームのバランスの取れた力と同期操作が保証されます。

3。また、作業中に安定したヘリカルギアラックトランスミッションメソッドも採用しています。

パラメーター

モデル	ds -6060 h
レーザーパワー	1.5kw -3 kw
レーザ波長	1070〜1080nm
作業サイズ	600x600mm
切断厚さ	1〜2mmの銅、真鍮、アルミニウム、1〜2mmの金、銀（グラフィックサイズに依存します）
光電気変換効率	25-30%
切断正確さ	±0.1mm
最大移動速度	80000mm/min
最大負荷重さ	600kg
機械重量	1400kg
レーザ人生	100、000 hrs
冷却モード	水冷式
x軸旅行	600mm
y軸は移動します	600mm
z軸旅行	60mm
xyz軸の位置決めの精度	±0。02mm
xy軸最大位置スピード	36m/min
xy軸最大加速	0.8G
インストール容量	8KVA
定格電力電圧	220V 50-60 Hz
サポート形式	plt.dxf.dwg.ai
機械のサイズ	195016502050mm
のモード手術	連続波
機械テストレポート	提供された
ビデオ発信インスレクション	提供された
保証	1年

応用：

シートメタル処理、航空、宇宙飛行、電子機器、電化製品、地下鉄部品、自動車、機械、精密コンポーネント、船舶、冶金機器、エレベーター、家電製品、ギフトおよび工芸品、ツール加工、装飾品、広告、金属に適用できます。さまざまな製造加工産業。

ファイバーレーザー切断機を維持する方法は？

1.マシンを定期的に掃除します

ほこり、破片、金属の削りくずは機械の作業領域に蓄積し、レーザービームの精度に影響し、機械のコンポーネントに損傷を与えます。これを防ぐには、柔らかい布、圧縮空気、または掃除機を使用して、機械を定期的に掃除する必要があります。作業領域を清潔で乱雑さのない状態に保ち、存在する可能性のある破片を取り除くようにしてください。

2.切断ヘッドを定期的に確認して交換します

切断ヘッドは、ファイバーレーザー切断機の重要なコンポーネントです。摩耗や裂け目を定期的にチェックし、必要に応じて交換する必要があります。切断ヘッドは、柔らかい布で掃除し、メーカーの指示に従って潤滑する必要があります。

3.マシンが適切に整列していることを確認します

繊維切断装置は、定期的に適切なアライメントを確認する必要があります。マシンの不適切なマシンは、不正確な削減を引き起こす可能性があり、これが材料を無駄にし、生産時間の損失につながる可能性があります。専門の技術者をチェックして、自分でそれを行う方法がわからない場合は、マシンを調整することをお勧めします。

4.機械を潤滑しておきます

機械は、可動部品の摩耗を防ぐために適切に潤滑する必要があります。必ず正しい潤滑剤を使用して、潤滑のためのメーカーの指示に従ってください。

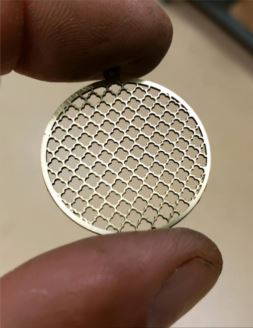

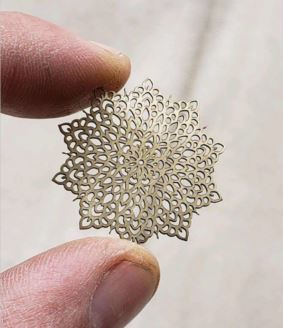

サンプル
