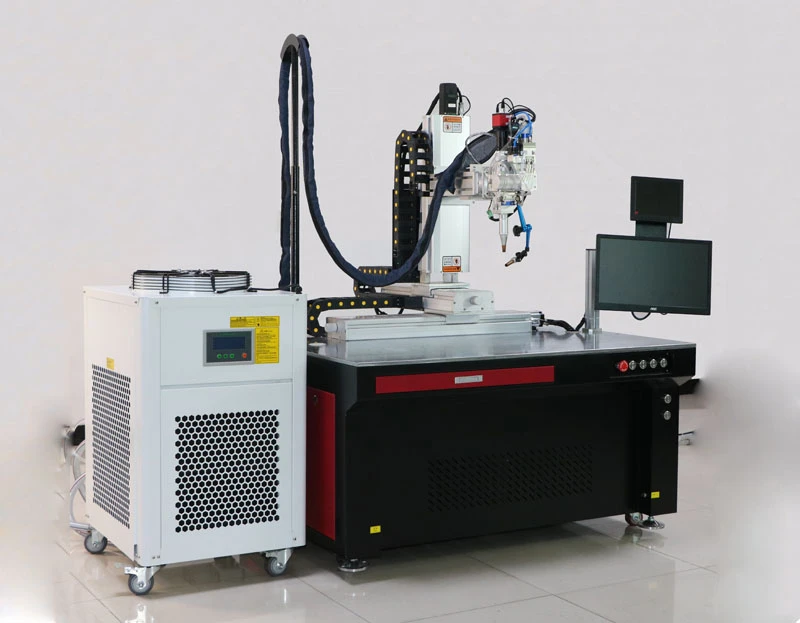

連続レーザー溶接システム
連続レーザー溶接システム
製品説明
当社は、幅広い材料や用途に効率的で正確かつ高品質の溶接ソリューションを提供するように設計された最先端の技術である、最先端の連続レーザー溶接システムを紹介できることを嬉しく思います。この高度なシステムは、自動車、航空宇宙、エレクトロニクス、医療などの業界に最適です。
主な特長
高い溶接速度
高速動作により、溶接の品質や精度を犠牲にすることなく材料を素早く溶融し、効率的な生産を実現できます。
精度と品質
最小限の熱影響部 (HAZ) とワークピースの熱歪みが少ないため、正確でクリーンな高強度の溶接が実現します。
多様な材料互換性
ステンレス鋼、アルミニウム、銅、さらには一部のプラスチック。この汎用性により、さまざまな業界や用途に適しています。
最小限のメンテナンスと長寿命
メンテナンスの手間が少なく、コンポーネントは耐久性を考慮して構築されています。最小限のコストでシステムの寿命を延ばし、信頼性の高い安定したパフォーマンスを提供します。
自動化と統合
このシステムは生産ラインに簡単に統合でき、さまざまなタイプの自動化プロセスと互換性があります。
ユーザーフレンドリーなインターフェース
使いやすいソフトウェアと直感的なユーザー インターフェイスにより、オペレータは溶接パラメータを入力し、プロファイルを管理し、溶接プロセスを監視することができます。
連続レーザー溶接システムの技術パラメータ
|
デバイスモデル |
DSLW-1000W-GXLX |
DSLW-1500W-GXLX |
DSLW-2000W-GXLX |
|
レーザーの種類 |
光ファイバーレーザー |
||
|
レーザー波長 |
1080nm±5nm |
||
|
スポーツモード |
連続/変調 |
||
|
周波数を調整する |
1000Hz |
||
|
フォーカス範囲 |
150-250mm オプション |
||
|
ファイバコア径 |
50-100うーん |
||
|
繊維長 |
10m |
||
|
分光法 |
高精度エネルギー分光法または高速時間分光法 |
||
|
ライトモード |
QCW/PWM/CW |
||
|
照準および位置決めシステム |
レッドライト |
||
|
溶接ガンヘッド |
WXS-ND15 |
||
|
定格電力 |
3.5キロワット |
4.8KWの |
7.5kW |
|
チラーの冷却能力 |
1.5P |
||
|
冷却方式 水冷 周囲温度 |
20 度 -40 度 |
||
|
電圧 |
220V±5V 50Hz/40A |
||
|
寸法/正味重量 |
ホストコンピュータ：600×1200×1200mm |
243kg |
|
|
チラー：550×550 ×850ミリメートル |
80キログラム |
||
製品 用途
自動車の製造と修理
成形工程、塗装工程、流れ作業、検査工程。
01
航空宇宙部品
タービンブレード、構造部品、航空機パネル
02
電子機器製造
回路基板、コネクタ、ハウジング
03
医療機器の製造
手術器具、インプラント、補綴物。
04
金属加工・製作全般
板金アセンブリ、配管システム、ツール
05
衛生産業
バルブ、ティー、減速機、水道管継手、電池産業: 電池パック、リチウム電池の電極、
06
メガネフレーム業界
ステンレス、チタン合金等のメガネバックル素材、外枠等の精密溶接、
07
ハードウェア産業
ケトル、ウォーターカップ、インペラ、ステンレスボウル、ダイオード、アルミ合金、センサー、ドアハンドル、棚、携帯電話バッテリーなど。
08
なぜ私たちを選ぶのですか？
当社の連続レーザー溶接システムの強力なパフォーマンスと精度を体験し、製造および生産プロセスを変革します。
ご質問がある場合、さらに詳しい情報が必要な場合、またはデモンストレーションのスケジュールをご希望の場合は、お気軽にお問い合わせください。当社の先進的な連続レーザー溶接システムを使用すると、溶接作業を向上させ、優れた結果を達成できます。
ワンストップソリューション
プロフェッショナルチーム
高品質
主な技術的特徴と性能
 1. 制御システムは、レーザー溶接に特化したプロ仕様の 4 軸制御システムです。強力な PC 制御を備えており、プログラム、デバッグ、保守が簡単です。自動または半自動のスポット溶接、突合せ溶接、ステッチ溶接、シーリング溶接を完了できます。平面直線、円弧、および任意の軌道の溶接。 |
| 2. システムは、操作がシンプルで信頼性が高く、制御が簡単で、操作が簡単で、学習が簡単で、理解しやすく、ユーザーにとって使いやすいです。 |
| 3. 3-軸自動ワークテーブル、超大型ワークテーブル、プラットフォームXY二軸電動モジュールを装備し、Z軸はパワーオフブレーキモーターを採用し、時間になったら回転シャフトを装備できます。特殊形状の三次元製品においても、高速・長寿命・高精度の3Dレーザー溶接を実現します。 |
| 4. カスタマイズされた自動ツーリング治具は、組立ライン、光電センサー、空気圧治具、その他の組み合わせと組み合わせて、製品の大量生産を実現する完全自動処理を実現できます。 |
| 5.時間分割またはエネルギー分割を実行でき、さまざまな処理機会、マルチステーション処理アプリケーションのアプリケーションに適しており、スポット溶接、連続溶接、柔軟な加工産業などのレーザー溶接で広く使用できます。 |
| 6. マルチチャンネル光ファイバー出力をサポートし、溶接効率を向上させ、装置コストを節約し、占有スペースを削減します。複数の光ファイバーを選択して、必要に応じて時間通りに光を出力したり、同時に光を出力したり、あるいはその両方を組み合わせて実行することができます。マルチビーム同時処理とマルチステーション処理により、より正確な溶接のための条件が提供されます。 |
| 7. レーザーが光ファイバーを通過した後、スポットはより均一で安定し、溶接の品質が向上します。レーザービームが集束すると、小さなスポットが得られ、出力密度が高く、正確に位置決めできます。量産自動化における微小ワークの組立溶接に応用できます。 |
| 8. 各コンポーネントの構造と動作原理 |
プロダクトキーテクノロジー

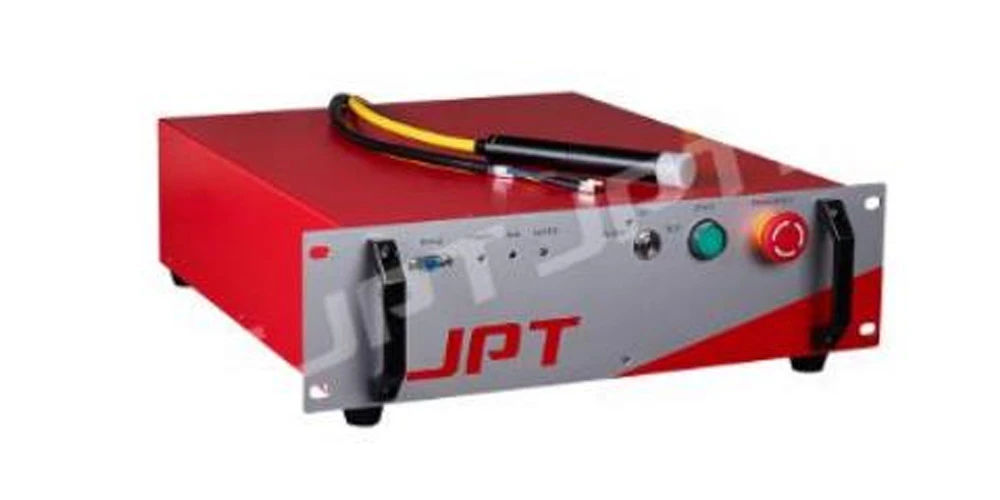

ファイバー連続レーザー源

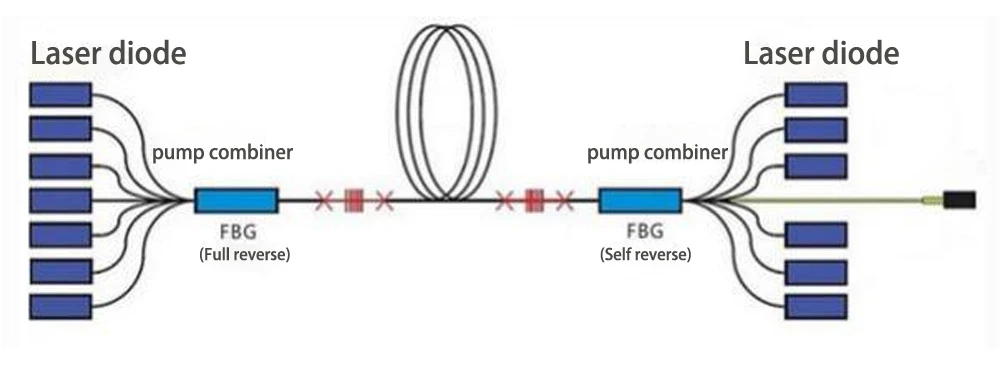

1)ファイバーレーザー光源は、主にポンプ光源、カプラー、希土類ドープファイバー、共振空洞およびその他のコンポーネントで構成されています。
ポンプ源は 1 つ以上の高出力レーザー ダイオード アレイで構成されます。それによって放射されるポンプ光は、特別なポンプ構造を介して利得媒体としての希土類ドープファイバに結合され、ポンプ波長の光子はドープファイバ媒体によって吸収されます。
2) ツール
光ファイバーコネクタを清掃するには、次の機器を清掃する必要があります。
ａ．パウダーフリーのゴム手袋または指サック
b.糸くずの出ない光ファイバークリーニングクロスと綿棒
c. Absolute ethanol, namely alcohol (optical grade, purity >99.5%)
圧縮空気（ノンオイル、ノー水）
d.顕微鏡
5. 光源（懐中電灯または携帯電話のインジケーター）
ユニークなレーザー コントロール ボックスには、QCW (準連続)、PWM (パルス)、CW (連続) の 3 つの光出力モードもあります。

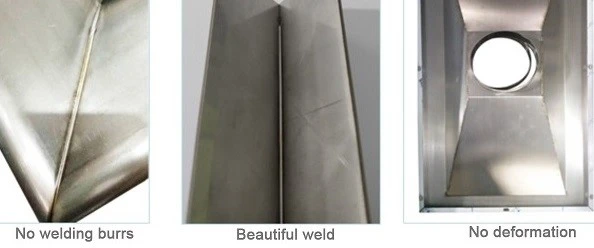

接続面はより融着され、より滑らかな外観になります。
引き出し式の保護レンズで、素早く簡単に交換できます。
4 6% パイプおよび水入口および出口では、溶接効果をより安定させるために、ガン本体内の集光ミラーが一定の温度を保証する必要があります。
アルゴンノズル:どの角度から見ても溶接面を酸化させることができ、溶接面をより滑らかにします。
そしてより美しく。
照明ランプ：青いスポットライトを使用すると、画像がより鮮明になり、位置決めや配置が容易になります。
観察。
メンテナンスとトラブルシューティング
光ファイバーコネクタの点検・清掃の注意点
レーザーの光ファイバーコネクターをご使用になる前に、保護レンズの汚れや傷の程度をご確認ください。ほこりがついたり損傷した光ファイバーコネクタを使用すると、レーザーに重大な損傷を与える可能性があります。
Dotslasr Laser は、汚れたファイバー コネクタの使用によって引き起こされるレーザーの損傷については一切の責任を負いません。ファイバー コネクタが個人的に改ざんされた場合、その製品は Dotslaser の保証権利を享受できなくなります。
衛生的な環境では、パウダーフリーの手袋または指サック洗浄製品を着用してください。不適切な操作や不適切な洗浄手順や化学薬品の使用によりファイバー コネクタが損傷した場合、DOTSLaser は保証を提供しません。洗浄するときは、無水エタノールの濃度が 99.5% 以上である必要があります。
広州ドットレーザー株式会社レーザーモールド溶接機、レーザーマーキング機、レーザー切断機、自動レーザー溶接機、ファイバーレーザー溶接機などの機器の開発と製造を専門とするハイテク企業です。同社は専門的な研究開発、生産、販売チームを持ち、他の種類のブランドのレーザー機器技術を収集し、継続的な革新と改善を通じて、レーザー業界の優れたメーカーになりました。
DOTSLASER レーザー装置は全国に普及しています。当社は「品質は市場を勝ち取り、誠実さはブランドを築く」という原則を堅持し、品質で信頼性を追求し、信頼性で存続し、経営で利益を享受し、利益で開発を追求し、製品開発と品質の向上と向上にさらに全力を尽くします。より充実した高品質なサービスをお客様にご提供するためのサービス体制等を整備します。
01
高品質
紙ベース、ガラスベース、手術器具、航空宇宙まであらゆる機械のカスタマイズをサポートする総合工場力。
02
先進の設備
当社の工場は、プロ仕様のファイバーレーザーマーキングマシン、UVレーザーマーキングマシン、レーザー切断機、レーザー溶接機などを生産しています。
03
プロフェッショナルチーム
私たちの工場はプロのセールスマンと機械設計者を所有しており、顧客に最高のサービスを提供します。
04
カスタムサービス
当社のビジネス理念は「顧客第一、品質第一、評判第一」です。お客様の満足が私たちの最大の原動力です。

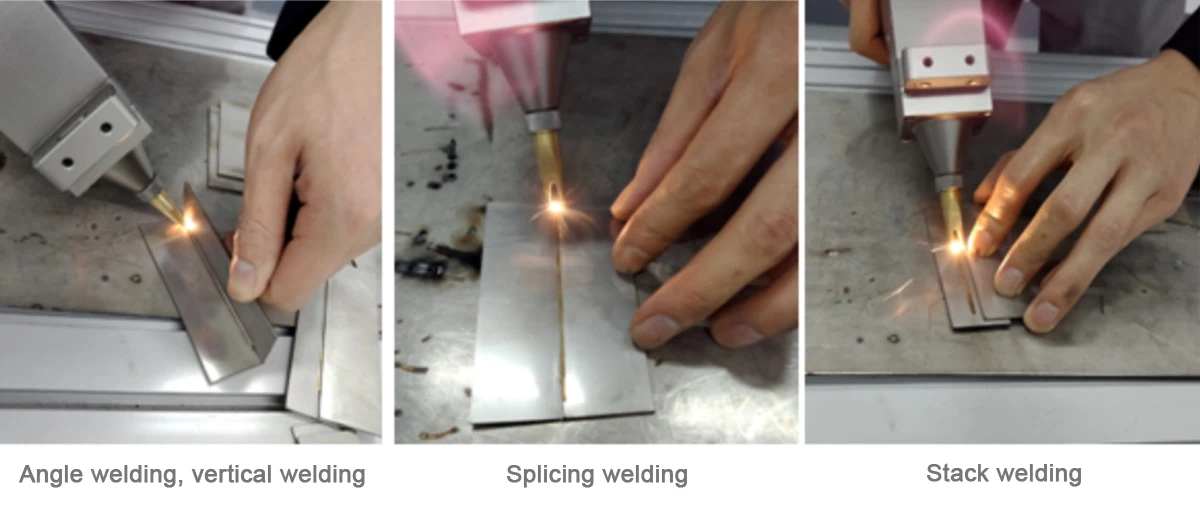

サンプル
配送と梱包
日常のメンテナンス
●作業終了後は床面がきれいであることを確認してください。次に、機械の表面、光学系のケース、モニターの表面、作業台などを清掃します。
●各部品および主電源はきれいな状態で切ってください。
●レンズにゴミやホコリが付着していないか定期的に確認してください。きれいになったら、医療グレードのアルコールを 95% 以上含む脱脂綿を使用して、レンズの中心から時計回りに拭きます。衝突を避けるために機械を移動する必要がある場合。接続ケーブルをケーブルリストに従って確認してください。
1. 品質保証とアフターサービス
機器の保証期間は、お客様が機器を使用し、設置及びデバッグが完了し、需要者に機器が引き取られてから12ヶ月とさせていただきます。 Dotslaserは製品のアフターサービス作業を非常に重視しており、製品がユーザーに納品されると、会社はすぐにユーザーアフターサービスファイルを確立し、定期的にユーザーの製品使用状況を追跡し、すべての質問を解決して回答します。ユーザーが問題を抱えている場合、ユーザーから機器の故障に関する通知情報を受け取った場合、同社の従業員は2時間以内に迅速に対応できます。電話ガイダンスでトラブル解決が難しい場合は、当社技術スタッフが24時間以内にお客様先へ駆けつけてサポートさせていただきます。
2. インストールとデバッグ
機械の設置前に、当社の工場は基本構造の設置ファイルを提供します。2週間以内に納品されます。Dotslaserのエンジニアがお客様のサイトに到着し、機械を再度検査します。すべての条件が機器の設置および試運転要件を満たしていることを確認すると、機器は時間内に輸送されます。機器の設置と試運転にかかる時間は約 5 営業日で、最初の 3 日間はシステムの使用に関連付けられ、システムはサービス プロジェクト後に稼働します。エンジニアは今後 2 日間で、基本的なメンテナンス手順と機器の一般的な操作特性について資格のあるオペレーターをトレーニングします。
3. サービスサポート
保証期間中にシステムの一部に問題が発生した場合、Dotslaser の十分な訓練を受けたサービス エンジニアが携帯電話での通話やオンサイト サービスを開始する準備ができています。保証期間中に機械に問題が発生した場合は、直接お問い合わせください。 ！
