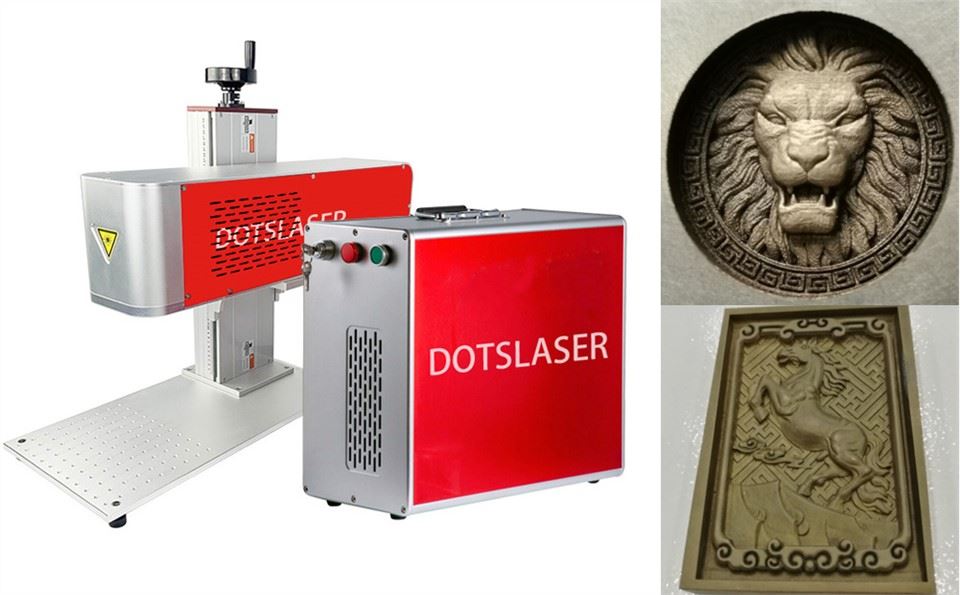

3D曲面レーザーマーカー

3D曲面レーザーマーカー

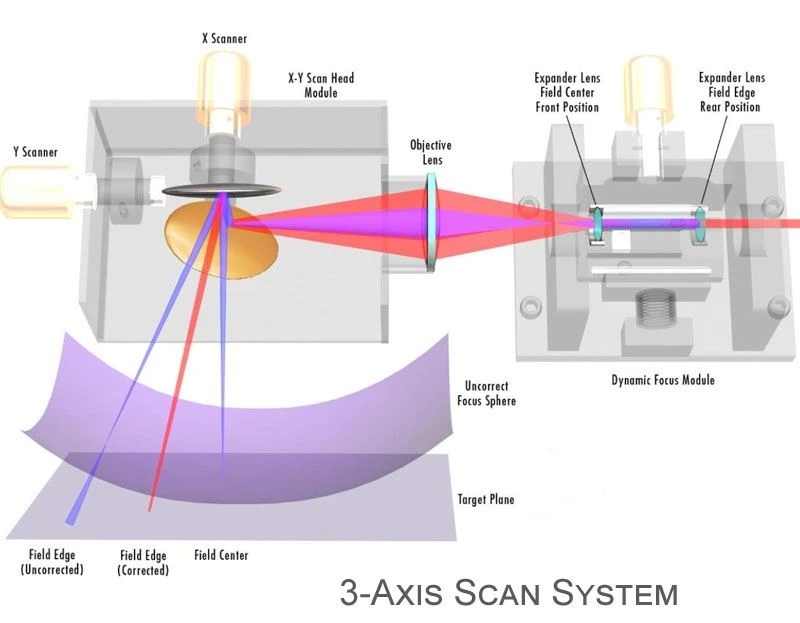

3D 曲面レーザー マーカーは、不規則な表面の物体に対する特殊な加工方法です。2D レーザー マーキングと比較して、3D マーキングは技術的に大幅に改善されており、スキャン ヘッド内の X 軸、Y 軸、Z 軸を含む 3- 軸によって制御されます。3 軸は作業中に超高速で振動し、Z 軸は前後に移動して焦点距離を自動的に制御します。物体の異なる領域で焦点距離を同じに保ちます。

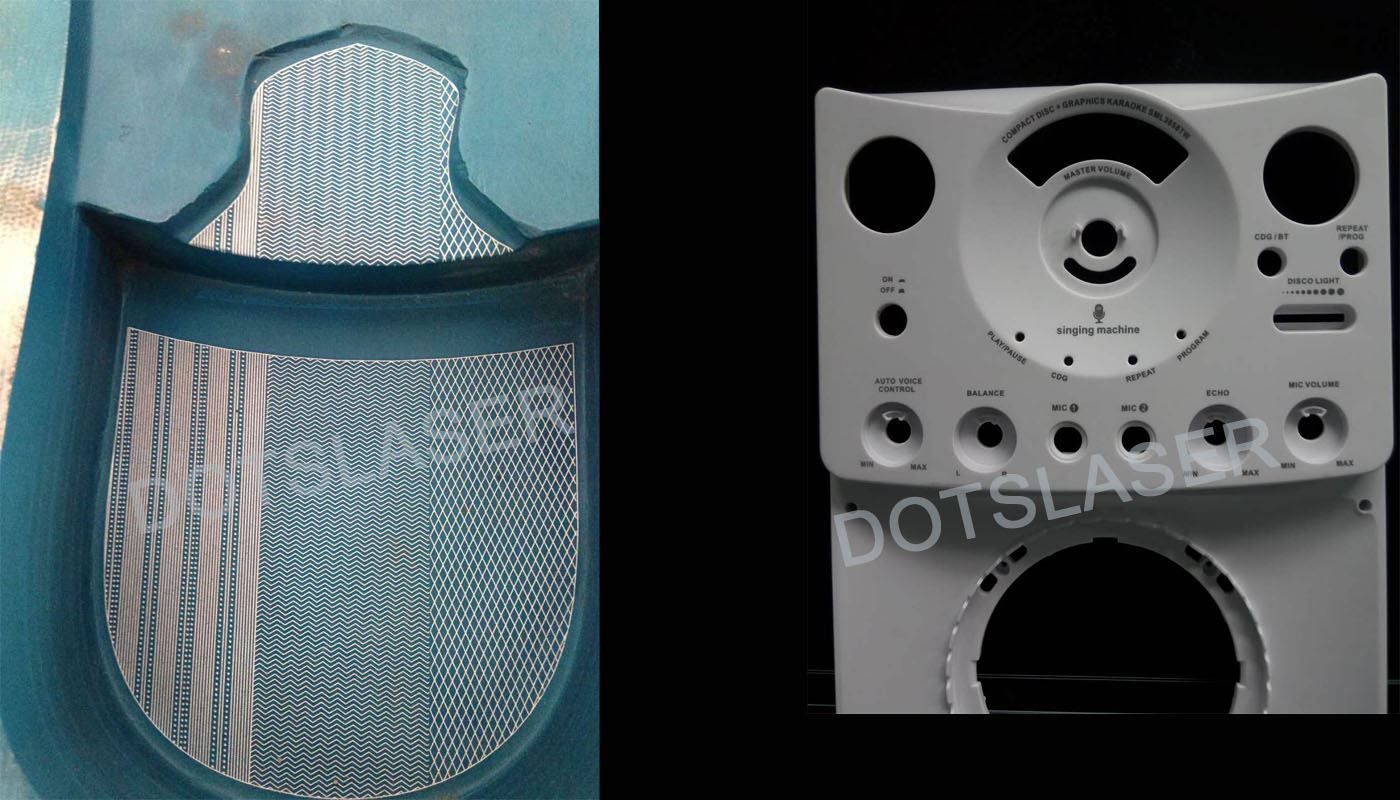

3D 曲面レーザーマーキングマシンは、複雑な表面であっても、焦点ずれ処理なしで不規則な物体により完璧なマーキングを行うことができます。傾斜面、高低面、円筒面、円錐面、球面、押し出し面など、さまざまな表面マーキング方法を実現できます。焦点、位置合わせ、その他の複雑なプロセスの手動調整が不要になります。3 軸制御システムにより、さまざまな角度と高さを調整して、完璧なマーキングの要件を満たすことができます。







対象業界

自動車、航空宇宙、電子機器、医療機器、消費者製品などの分野で、シリンダー、チューブ、球体、不規則な形状のアイテムなどのコンポーネントに効率的かつ正確なマーキングを可能にします。



技術的パラメータ

アイテム	コアパラメータ		設定可能なパラメータ
	彫刻エリア	適用材料	レーザー光源出力
1	150x150mm/200x200mm	金属/プラスチック/クリスタル	30W,50W,60W, 80W, 100W
レーザー波長		1064nmの
最小線幅		0.015mm
最小文字数		0.2mm
繰り返し精度		0.2mm
ソフトウェア		MM3Dの
ファイバーレーザー光源の寿命		最大 100,000時間
ビーム品質		㎡ <1.6
焦点スポット径		<0.01mm
システム動作環境		Win7/Win8/Win10など
冷却方法		空冷
動作環境温度		5度～35度
電力安定性（8時間）		<±1.5%rms
電圧		220V / 50HZ / 1-PH または 110V / 60HZ / 1-PH
電力要件		<800W
コンピュータが要求されました		マシンにはPCが1台あります
寸法（長さ×幅×高さ）		800mm×600mm×700mm
パッケージサイズ		900mm×650mm×600mm
総重量		80キロ
正味重量		50キロ
オプション（無料ではありません）		回転装置、移動テーブル、その他カスタマイズされた自動マッチングシステム

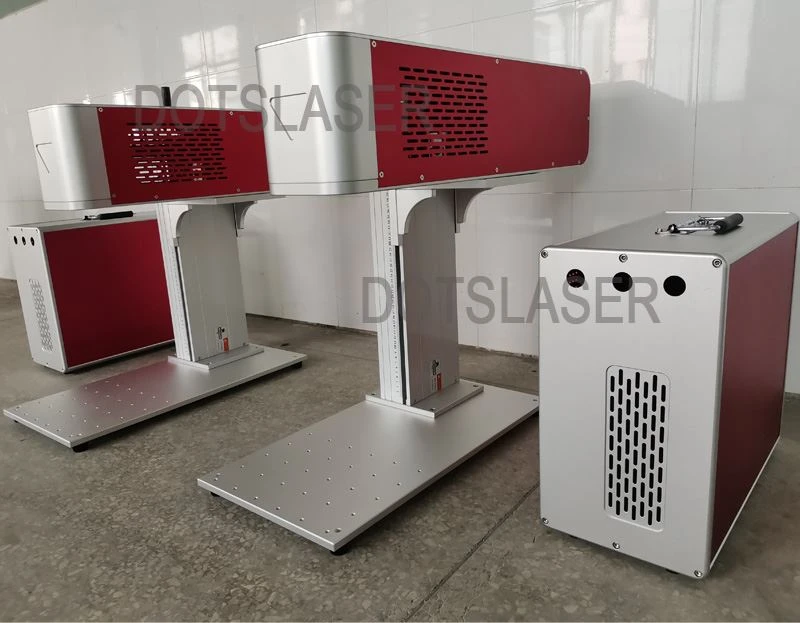

詳細表示







3D ダイナミック フォーカス レーザー マーキング マシンには、2D レーザー マーキング マシンにはない次の利点があります。

1.  焦点距離は3Dマーキング用に動的に調整可能

   3Dマーキングは、レーザービームの焦点距離と位置を自動かつ迅速に変更できるため、2Dマーキングでは不可能な曲面物体へのマーキングが可能です。3Dマーキングは、ビーム投影範囲内のあらゆる表面マーキングを一度に完了できるため、処理効率を大幅に向上できます。多くの工業製品の表面形状は平坦ではなく、2Dマーキングは本当に無力ですが、3Dマーキングは簡単に実現できます。



2.   深彫りに適しています。

   従来の 2D マーキング マシンは、対象物の表面への深彫りに大きな欠陥があります。彫刻プロセス中に、レーザーの焦点が上方に移動すると、対象物の表面へのレーザー エネルギーの照射が徐々に減少します。しばらくすると、レーザー ビームは焦点がぼけた状態になり、深彫りの効果と効率に重大な影響を及ぼします。



    従来の深彫刻法では、焦点距離が適切な状態になるように、加工中に昇降テーブルが適切な高さに移動します。3D深彫刻加工ではこれらの問題がないため、効果を保証し、効率を向上させると同時に、電動昇降テーブルのコストを節約できます。

3.

4.  より広い加工領域とより細いレーザービーム。

   3Dマーキングは、フロントフォーカスモードとバックフォーカスモードに分かれています。フロントフォーカスモードを使用すると、より広いマーキング範囲を実現できます。通常、より大きなX軸とY軸の偏向レンズを使用して入射レーザースポットを大きくし、より小さな焦点スポットを取得し、エネルギー密度が高くなり、より広い領域の処理のニーズを満たします。



5.  同じ平面で白黒マーキングや多色マーキングも実現でき、より豊かな効果が得られます。

   陽極酸化アルミニウムなどの黒色の表面は、通常、適切なエネルギーの高周波パルスを使用して、ある程度の焦点をずらしてマーキングされます。焦点をずらす距離は、材料の表面におけるレーザーのエネルギー分布と色彩効果に大きく影響します。一般的な 2D マーキング ユーザーの場合、表面マーキングなどの高度な機能が必要ない場合でも、3D マーキング マシンは、マルチグレーとマルチカラー効果による平面処理も実行できます。

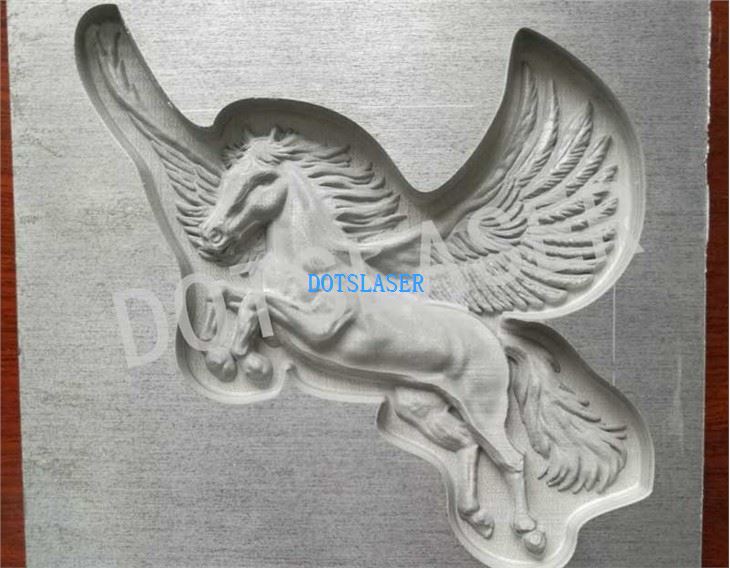

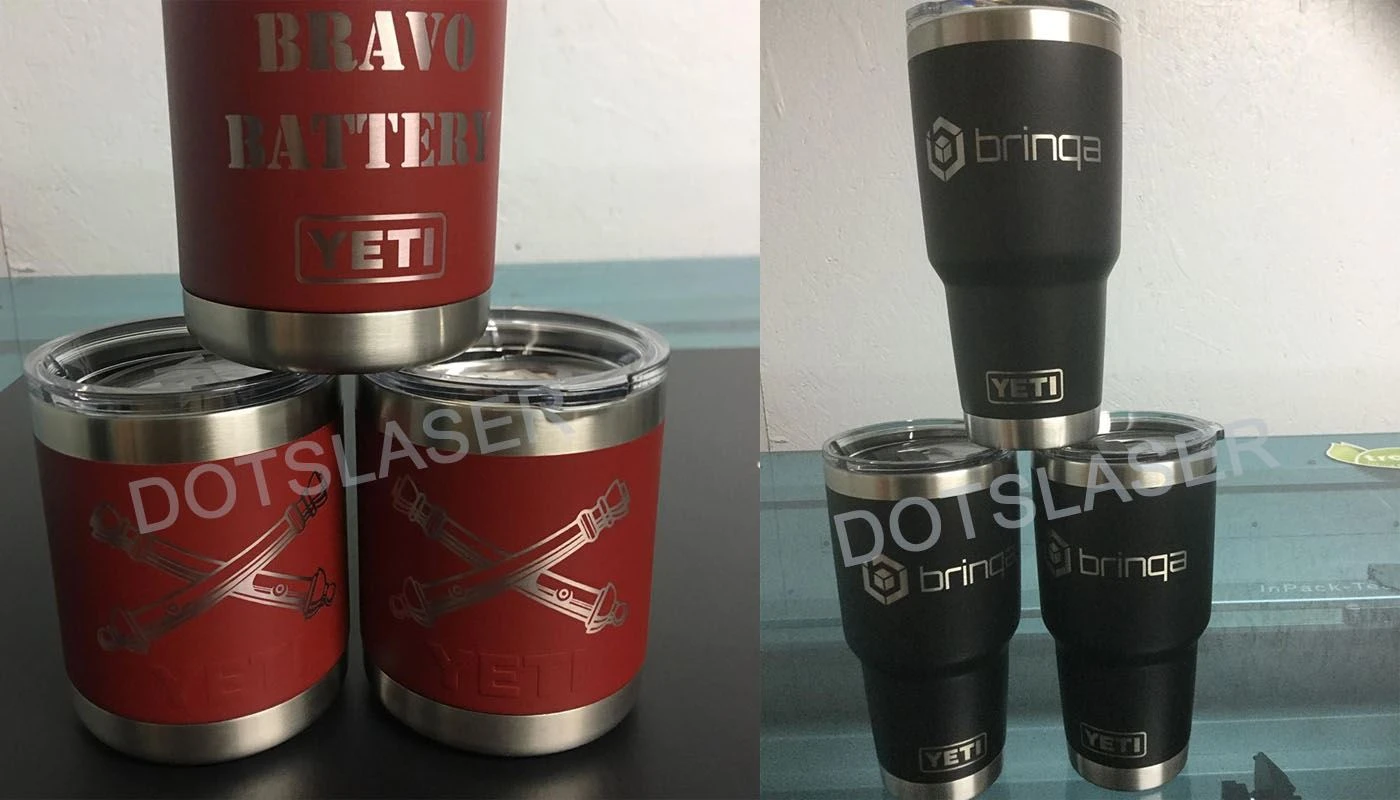

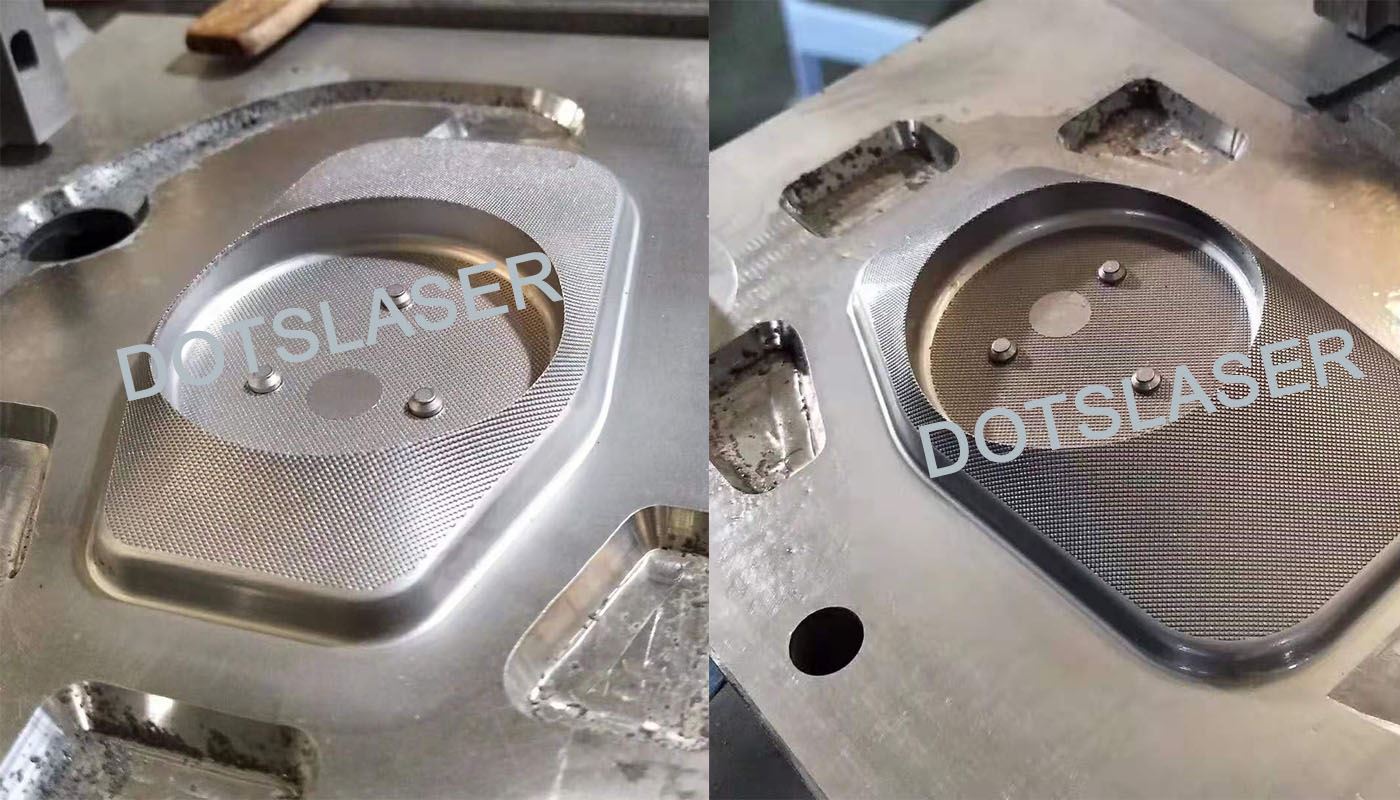

サンプルショー

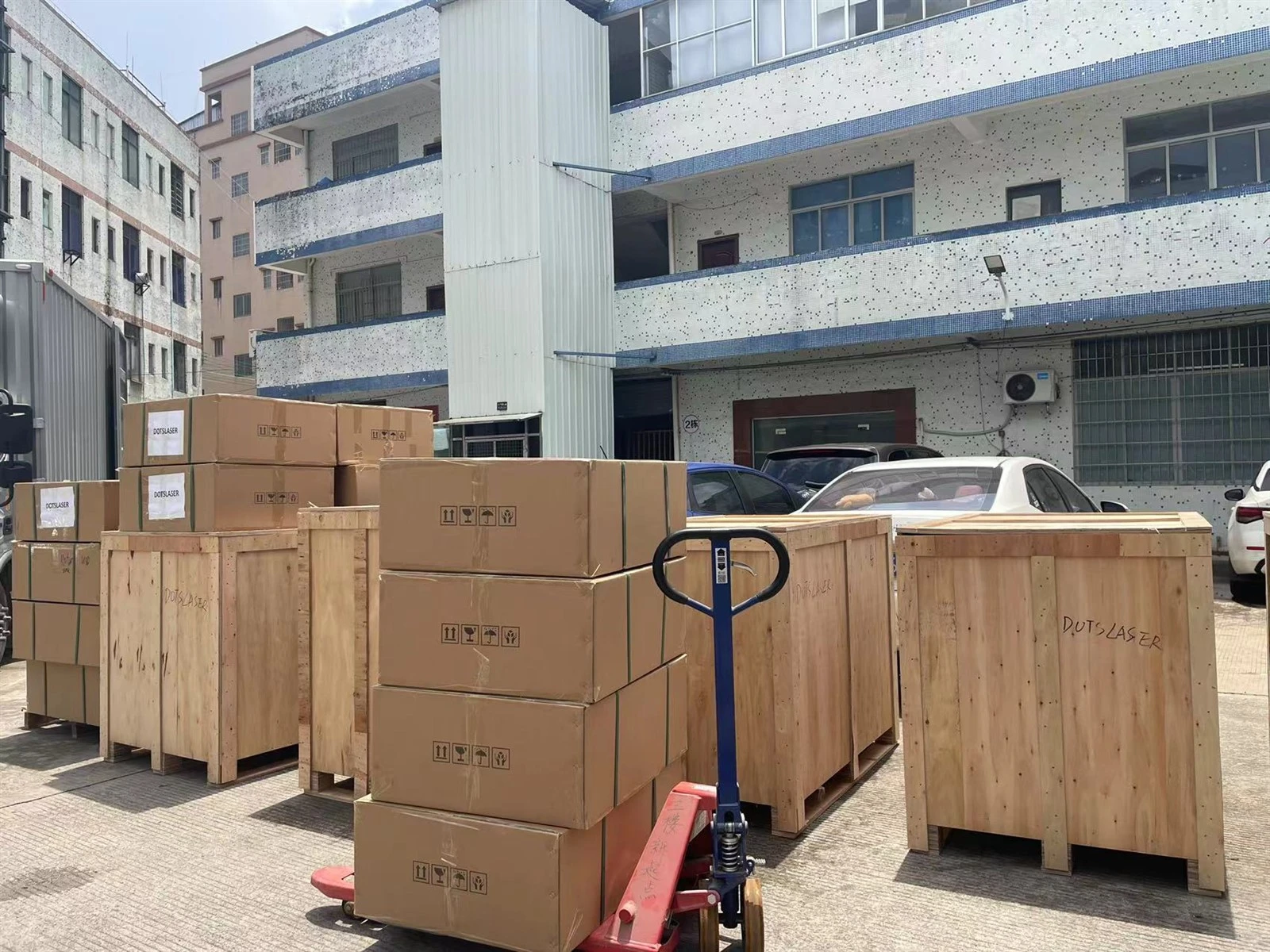

配送と梱包
