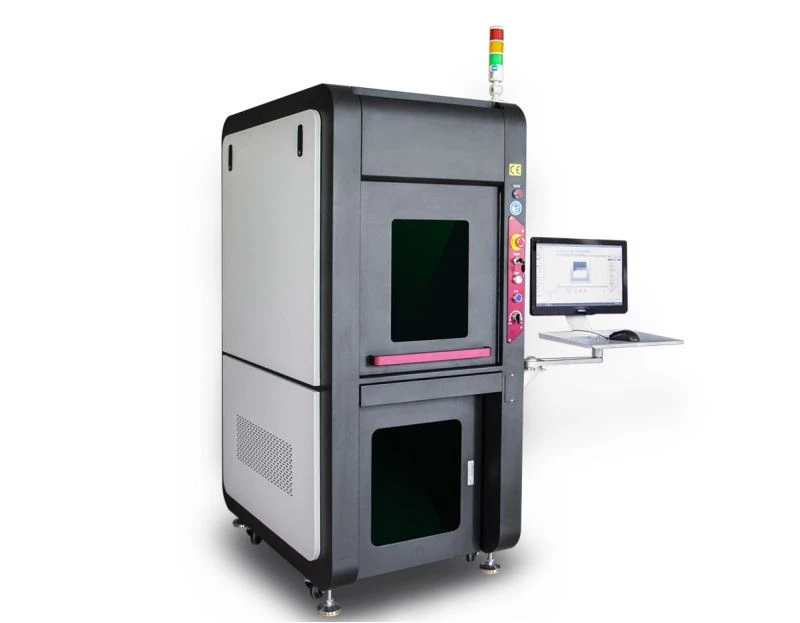

レーザーエッチングマシン

レーザーエッチングマシン





レーザーエッチングマシンは、DOTSLASER によって製造および設計されており、3D 彫刻機能、ステップ彫刻、曲線彫刻、金型彫刻などの金属彫刻およびエッチングに広く使用されています。このマシンは、ファイバーレーザーソース、長寿命で彫刻速度が速いスキャンヘッドを使用しています。レーザーエッチングマシンから放射されるビームは、従来の金属に対する吸収率が高く反射率が低いため、従来の金属のレーザー加工に最適な光源です。









モデル	DS-LM3D30/DS-LM3D50/DS-LM3D60/DS-LM3D80
レーザー光源	JPT/レイカス/IPG
スキャナヘッド	高速3Dスキャナーヘッド
レーザー出力	30W/50W/60W/80W
彫刻速度	8000mm/s以下
作業エリア	100mmx100mm(標準)/180mmx180mm/30mmx300mm
冷却	空気
レーザー波長	10640nm
繰り返し精度	±0.001mm
最小文字サイズ	0.15mm
最小線幅	0.01mm
冷却	空冷式
作業環境温度範囲	5〜35度
動作電圧	220V、50/60Hz



レーザーエッチング装置の日常メンテナンス

ファイバーレーザーマーキングマシンが動作していないときは、マーキングマシンとコンピュータの電源を切る必要があります。

機械が作動していないときは、光学レンズがほこりで汚染されるのを防ぐために視野レンズをカバーしてください。

機械が作動しているとき、回路は高電圧状態にあります。感電を避けるため、専門家以外の人は電源が入っているときに機械のオーバーホールを行わないでください。

本機に故障が発生した場合は、直ちに電源を切ってください。本機を長時間使用すると、空気中のほこりが集光レンズの下端面に吸着されます。



軽度の損傷はレーザーの出力を低下させ、マーキング効果に影響を与えます。重度の損傷は光学レンズが熱を吸収して過熱し、破裂する原因となります。



マーキング効果が良くない場合は、フォーカスレンズの表面が汚れていないかどうかを注意深く確認する必要があります。フォーカスレンズの表面が汚れている場合は、フォーカスレンズを取り外し、その下端面を清掃してください。

フォーカスレンズを取り外すときは、破損や落下に十分注意し、フォーカスレンズの表面に手や他の物が触れないようにしてください。



洗浄方法は、無水エタノール（分析グレード）とエーテル（分析グレード）を3：1の割合で混合し、長繊維綿棒またはレンズペーパーを使用して混合物を浸し、フォーカスレンズの下端面を軽くこすり、各面を拭きます。綿棒またはレンズペーパーは1回交換する必要があります。マーキングマシンの作業プロセス中は、マシンの損傷を避けるために、マーキングマシンを移動しないでください。



レーザー作業用の3つのライトインジケーター

電源を入れると、緑のライトが点灯します。これは、機械全体に電源が供給されていることを意味します。そのため、この時点で、オペレーターはコンピューターとレーザーを起動できます。次に、レーザーがオンになると、赤いライトが点灯します。これは、レーザーが動作していることを示します。オペレーターは、レーザーの放射に注意する必要があります。レーザーの動作中にドアが開かれると、黄色のライトが点灯します。これは、作業エラーが発生していることを示しており、作業者にとって危険です。

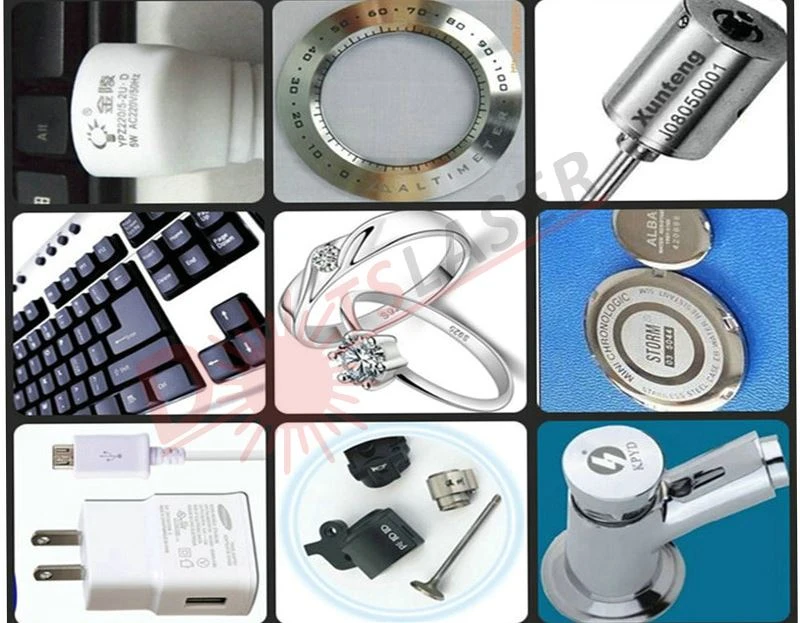

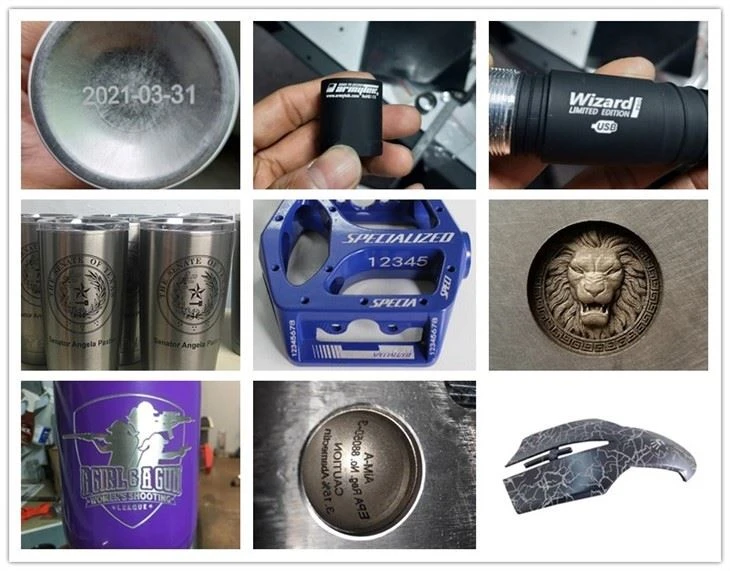

サンプルは
