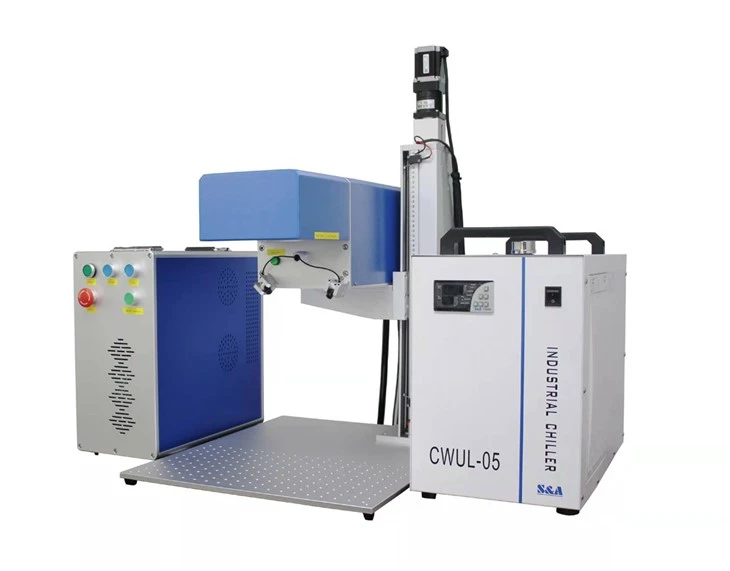

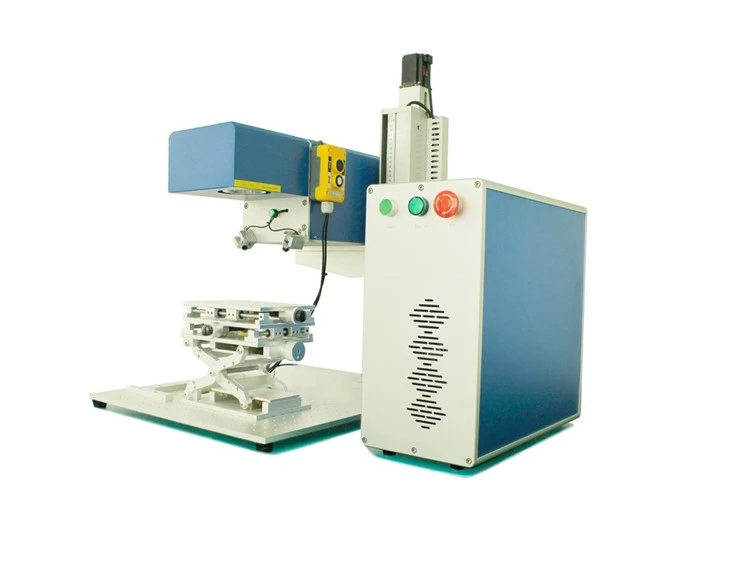

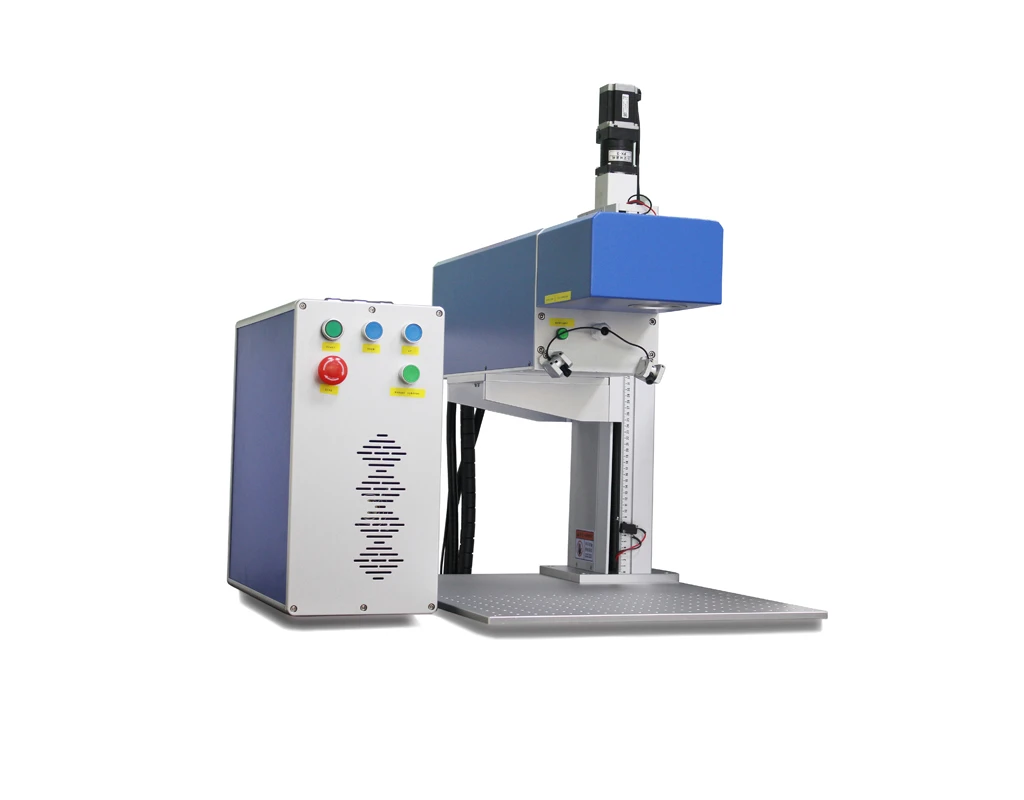

3D UVレーザーマーキングマシン
3D UVレーザーマーキングマシン
3D UV レーザー マーキング マシンは、その驚異的な精度、速度、汎用性により、彫刻とマーキングの分野に革命をもたらしています。これらのマシンは紫外線 (UV) レーザーを使用して、事実上あらゆる種類の材料に高品質で精巧なマーキングを作成するため、製造、パッケージング、エレクトロニクスなどの業界にとって欠かせないツールとなっています。この記事では、3D UV レーザー マーキング マシンを詳細に紹介し、その技術、利点、機能、および潜在的な用途について説明します。
機械の利点
精度と正確さ
UV レーザーはレーザースポットが非常に小さく、熱影響部 (HAZ) も少なくなっています。これにより、基板を損傷することなく、微細なディテールや複雑なパターンを超微細にマーキングできます。
汎用性
3D UV レーザーマーキングマシンは、金属、プラスチック、セラミック、ガラス、シリコンウェーハ、さらには OLED フィルムなどの敏感な材料など、さまざまな材料にマーキング、彫刻、エッチングを行うことができます。
非接触マーキング
これらのマシンは非接触型のマーキング方法を採用しており、機械的ストレスや摩耗を排除し、メンテナンスの必要性を減らします。
迅速な処理
高速ガルバノメーター スキャナーと強力なレーザー ソースを備えた 3D UV レーザー マーキング マシンは、高速な彫刻とマーキング速度を誇り、効率と生産性を向上させます。
3D UVレーザーマーキングマシンのパラメータ
|
モデル |
DS-3DUV3 |
DS-3DUV5 |
DS-3DUV10 |
DS-3DUV15 |
|
レーザー出力 |
>3W |
>5W |
>10W |
>15W |
|
レーザー波長 |
355nmの |
|||
|
オプションの方法 |
ディスク回転、回転機能、リリーフ機能 |
|||
|
マーキングエリア |
100x100mm/150x150mm/180mmx180mm/200mmx200mm |
|||
|
パルスエネルギー |
＞200µJ |
＞300µJ | ||
|
繰り返し率 |
20〜150KHz |
|||
|
最大マーキング速度 |
10,000mm/秒 |
|||
|
ビーム品質 |
＜1.2 ㎡ |
|||
|
最小線幅 |
0.01mm |
|||
|
繰り返し精度 |
±0.003mm |
|||
|
冷却 |
空冷/水冷 |
|||
|
作業温度 |
15〜35度 |
|||
|
総重量 |
110キロ |
|||
|
機械のサイズ |
670×735×780ミリメートル |
|||
|
電源 |
AC220V±10%、50HzまたはAC110V±10%、60Hz |
|||
テクノロジー: 3D マーキング マシンにおける UV レーザーの理解
3D UV レーザー マーキング マシンの心臓部は紫外線レーザー ソースです。UV レーザーは 355 nm 付近の波長で動作しますが、これは従来の赤外線レーザーや緑色レーザーよりもはるかに短い波長です。この独自の特性により、熱による損傷や変形を引き起こすことなく、表面に超精密なマーキングを作成できます。
マーキング マシンの 3D 機能とは、レーザーの焦点を正確かつ動的に調整する機能です。これは、高度なソフトウェア アルゴリズムと高精度のスキャン システムの組み合わせによって実現され、UV レーザーは複雑なパターン、テクスチャ、画像を曲面や凹凸のある表面に高精度かつ再現性よく彫刻できます。
3D UV レーザーマーキングマシンは、次のようなさまざまな機能を提供します。
マイクロマーキングとナノマーキング: マイクロおよびナノスケールの彫刻やマーキングが可能で、電子機器、半導体、その他の高精度部品に適しています。
高解像度3Dマーキング: 深さの変化や曲率のある表面上の 3D パターン、テクスチャ、画像など、リアルな彫刻効果が得られます。
シリアル化とトレーサビリティy: 在庫管理、品質管理、トレーサビリティのためのシリアル番号、バーコード、QR コード、データ マトリックス コードの正確で耐久性のあるマーキング。
3D UVレーザーマーキングマシンの用途
エレクトロニクス: コンポーネント、回路基板、センサー、MEMS デバイス、電子デバイスに高解像度のコード、ロゴ、シンボル、テキストをマーキングします。
医療機器: 手術器具、インプラント、その他の医療機器にトレーサビリティ コード、部品番号、識別情報を刻印します。
半導体: シリコン ウェーハ、IC チップ、その他の敏感なコンポーネントに損傷を与えたり、パフォーマンスを低下させたりすることなくマーキングします。
自動車: 製品の品質とトレーサビリティを確保するために、エンジン部品、内装パネル、識別情報を詳細にマーキングします。
包装および消費財: パッケージ、化粧品、宝飾品などに高品質、高速マーキングを施し、ブランディングの強化、商品認知の促進を図ります。
3D UV レーザー マーキング マシンは、材料加工の世界で優れたツールであり、優れた精度、汎用性、速度を提供します。高解像度と詳細さを維持しながら、さまざまな材料を損傷することなくマーキングできるため、多くの業界で必須のツールとなっています。テクノロジーが進歩するにつれて、これらのマシンは世界中の彫刻、マーキング、エッチング プロセスに革新をもたらし、再定義し続けるでしょう。

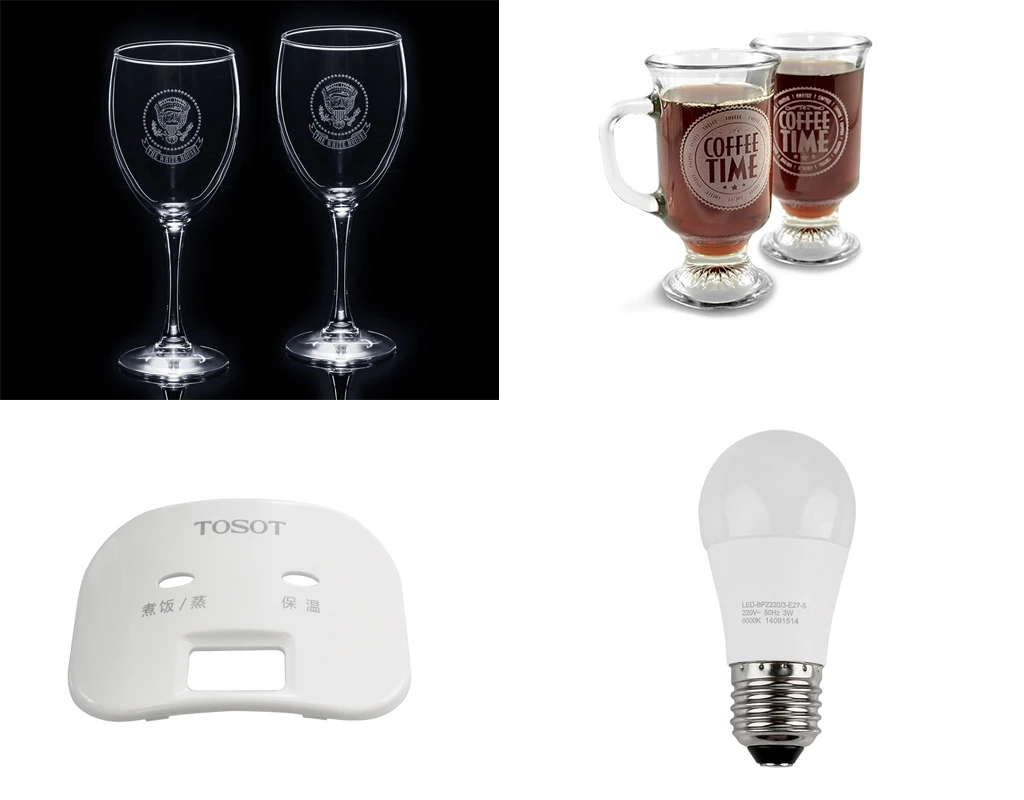

3D UVレーザーマーキングマシンのマーキングサンプル

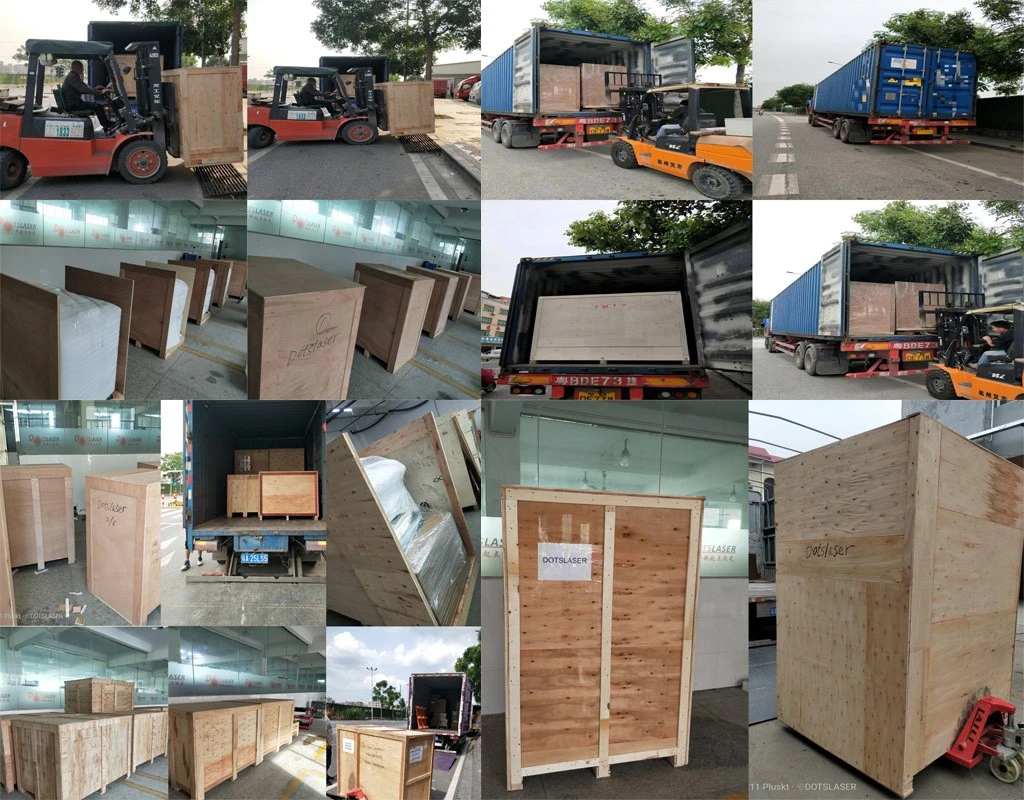

3D UVレーザーマーキングマシンの梱包と発送
1. Q品質保証とアフターサービス
設備の保証期間は、お客様が設備を使用し、設置とデバッグが完了し、需要者が設備を受領した日から 12 か月とします。ニュースタートレーザーは、製品のアフターサービス業務を非常に重視しており、製品がユーザーに納品されると、会社はすぐにユーザーのアフターサービスファイルを確立し、定期的にユーザーの製品使用状況を追跡し、ユーザーのすべての問題を解決して回答します。ユーザーから設備の故障に関する通知情報を受け取ると、会社の従業員は 2 時間以内に迅速に対応できます。電話ガイダンスでトラブルシューティングが難しい場合は、当社の技術スタッフが 24 時間以内に顧客サイトに到着してサポートを提供します。
2. インストールとデバッグ
機械の設置前に、当社工場は基本構造の設置ファイルを提供します。納品には 2 週間かかります。Dotslaser のエンジニアが現場に到着し、再度機械を検査します。すべての条件が機器の設置および試運転要件を満たしていることを確認し、機器は時間どおりに輸送されます。機器の設置および試運転時間は約 5 営業日で、最初の 3 日間はシステムの使用に関連し、システムはサービス プロジェクト後に運用可能になります。エンジニアは、次の 2 日間で、資格のあるオペレーターに基本的なメンテナンス手順と機器の一般的な操作特性をトレーニングします。
3. サービスサポート
保証期間中にシステムのいずれかの部分に問題がある場合は、Dotslaser の十分に訓練されたサービス エンジニアが携帯電話で対応したり、オンサイト サービスを開始したりできます。保証期間中にマシンに問題がある場合は、直接お問い合わせください。
